Hulp gevraagd voor reparatie zeldzaam moonphase uurwerk

Beste horlogeliefhebbers,

Ik heb recent een leuk vintage moonphase horloge op de kop getikt waarvan ik geïnformeerd was dat alles werkte behalve de moonphase. Ik had gehoopt dat het een eenvoudige reparatie zou betreffen maar helaas kwam ik er na het bezoeken van mijn horlogemaker achter dat dit tegen valt.

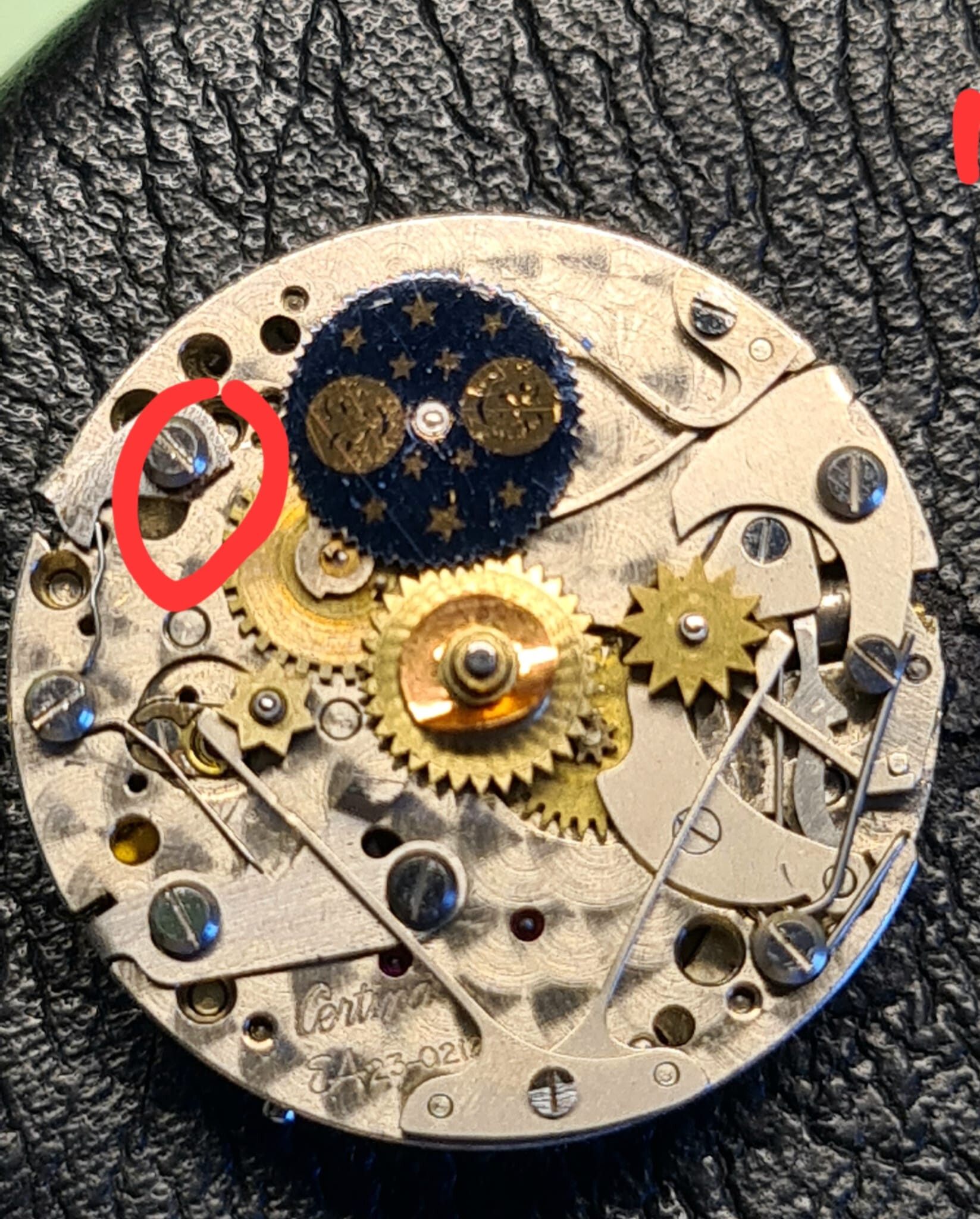

Zoals ik het begrijp is er een pinnetje/onderdeel afgebroken in het uurwerk. Mijn horlogemaker kan weinig informatie over het uurwerk vinden, en dus zeker geen onderdelen. Ik hoop dat er hier mensen zijn die het uurwerk wel herkennen, en dus hopelijk kunnen helpen met het vinden van het afgebroken onderdeel.

Overigens is het mogelijk nog het vermelden waard dat dit uurwerk niet in een certina horloge zit, maar in een record watch co horloge uit de jaren 50.

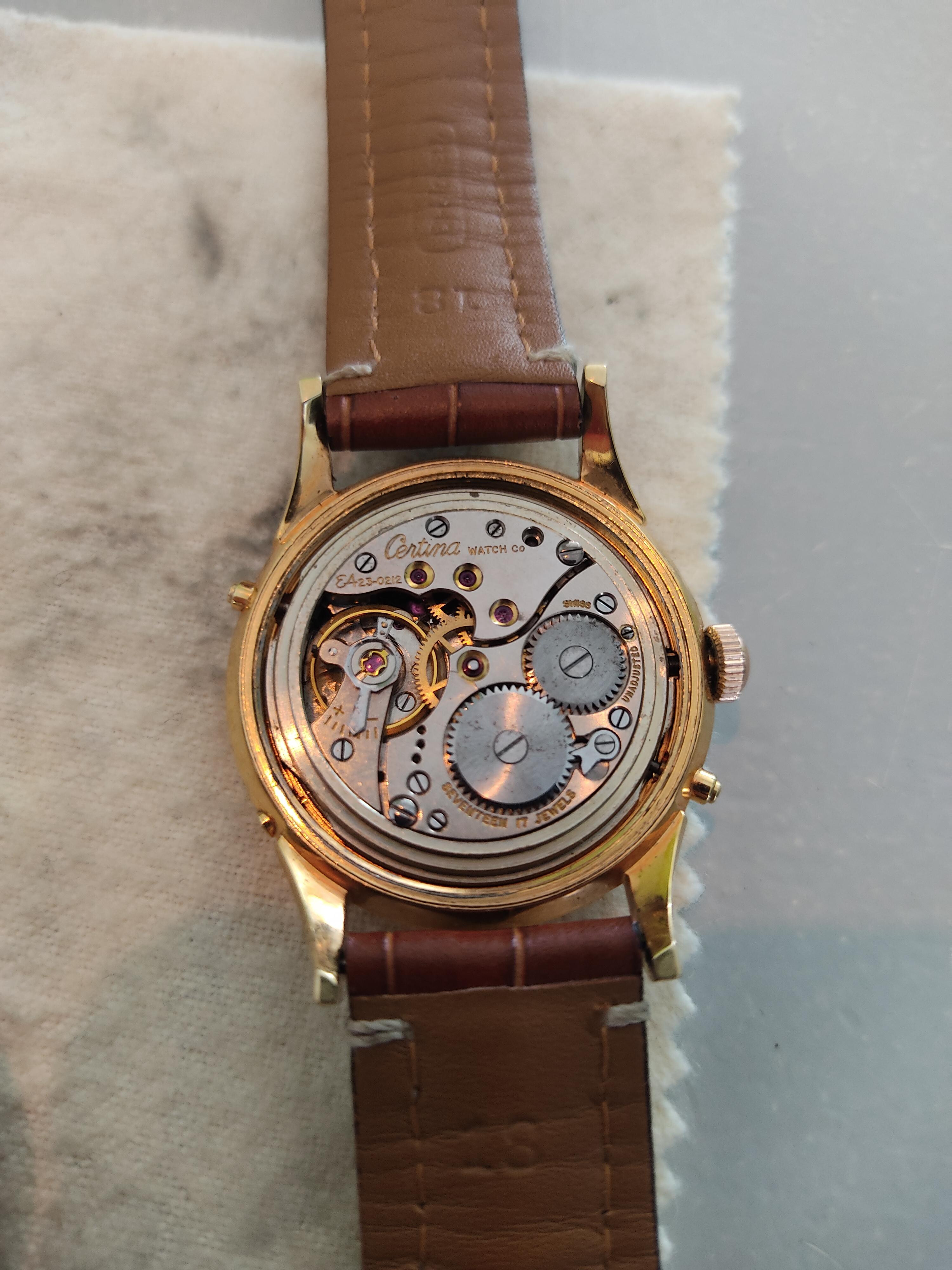

Hier zijn foto’s van het uurwerk:


Hopelijk kan iemand helpen!

2 likes

Iemand die heel fjjn kan solderen en tijd heeft… Is dit iets voor jou @ponkewonke. ?

Serge

ik denk dat solderen niet goed blijft, breekt af, zou met hardsoldeer moeten. Dat is best listig op zo een klein onderdeel.

Mijns inziens beter om gewoon het onderdeel na te maken. Er zijn zeker horlogemakers die dit kunnen, maar kost wel even wat tijd denk ik om goed en netjes te doen.

2 likes

Weet je welke horlogemakers?

A new brand

I assume that Certina EA watches were available from 1951, because as you can see from the extract from the Swiss Handelsblatt, the trademark “Certina EA” was registered on January 18, 1951 at the Federal Office for Intellectual Property. Furthermore, the following was published in a 1951 issue of the American trade magazine “Jeweler’s Circular-Keystone”:
"Certina EA is the trade name for a new imported watch line. Illinois Watch Case Co., manufacturer of Elgin American powder boxes, cigarette cases, lighters, costume jewelry and sideboards, has announced the introduction of the Certina EA watch line.

Apart from the Certina EA models, the “normal” Certina models seem to have continued to be sold on the American market in parallel. Some models even seem to have been available in both versions. In the EA models several Certina movements were used, but interestingly enough also “non-Certina” calibers like a Felsa 694 Bidynator were mounted, probably especially in cheaper models. Some very exquisite movements like the Venus 185 in the Rattrapante Chrono with the reference 5826 or the Angelus 250 were used in the chronographs. Certina never developed an own chronograph caliber, so there were no Certina movements available here.

Bron: https://www.vintagecertinas.ch/en/certina-ea-2/

3 likes

Neuh. Niet in goedkope modellen. Felsa 694 was de eerste tweezijdig opwindende automaat en dan ook nog de topversie met triple date en maanstanden.
Dure complicatie, geen el cheapo.

8 likes

Holala, niet evident. Maar zoals @ponkewonke al zei:

Ik zou in jouw plaats wellicht op zoek gaan naar meer gespecialiseerde forums, als die al bestaan. Als je iemand kan vinden die zo’n movement in werkende staat heeft, kan je misschien aan een hoge resolutie foto raken, en op basis daarvan (laten) maken. Ooit nog wel een paar videos gezien van mensen die dat doen - veel geduld, veel vijlen en veel her-opmeten.

Succes :vulcan_salute:t2:

Misschien kan hij verder helpen. Succes.
Logo van verkoper

Chronoglide Horlogemaker - Watchmaker


Website

Kalle Slaap
.Groorschermer.
Let op , is nieuw adres.

2 likes

Als iemand het kan, dan is hij het.
Hij heeft ook bergen (vintage) onderdelen.

2 likes

Je kan ook Peter vd Kraats proberen voor onderdelen.

Ik denk niet dat z’n website volledig is… dus mailtje sturen loont wellicht.

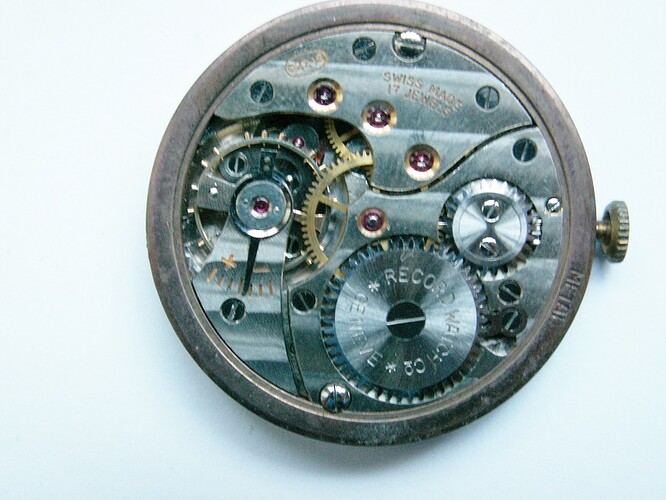

Het basisuurwerk lijkt me toch van Record te zijn, deze is uit mijn bakje uurwerken.
Op het uurwerk staat 022-18.

De gegevens van de verschillende uurwerken staan op bidfun. helaas niet deze moonphase.
http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&g0&2uswk&Record_022_18
Het zou ook Record 106CLD, 107CLD: sub second, calendar, moon phase kunnen zijn, dat uurwerk is kleiner (23mm)

1 like

Zoals @ponkewonke heeft gezegd is het een lever om de maan phase te corrigeren.
Als men weet precies wat het doet en hoe het werkt is het mogelijk een nieuwe te maken zonder model.
Maar een zicht onder de maan phase tanden zou misschien nog een slechte verrasing geven. Zoiets breekt niet zo zonder reden (of zonder iets anders hard te duwen…)
Mvg,
BD

5 likes

Bedankt allemaal!

Ik zal kalle slaap berichten, en op andere fora ook nog zoeken. En zoeken naar het uurwerk. Jammer dat dit vermoedelijk zo’n opgave zal worden!

Zo te zien is het het inderdaad dat uurwerk, maar met de volgende module er op:

(Je bericht klopt inderdaad, dit wiel is voor de maanfase)

2 likes
