Met zo een project kan je beter kijken naar iemand die de planeten in metalen ballen kan vervaardigen.
1 like
Dat zou erg mooi zijn inderdaad en in de werkplaats bij ons op de UT ook prima te doen. Het probleem is alleen dat dat veel te zwaar gaat worden voor mijn ontwerp…
2 likes
Je kan ook nog voor een lichte houtsoort zoals
Balshahout kiezen, denk dat dat toch een stuk mooier is dan een 3d geprinte planeet. Vind persoonlijk dat 3d elke ziel uit een voorwerp trekt en die van Eisinga zijn ook van hout

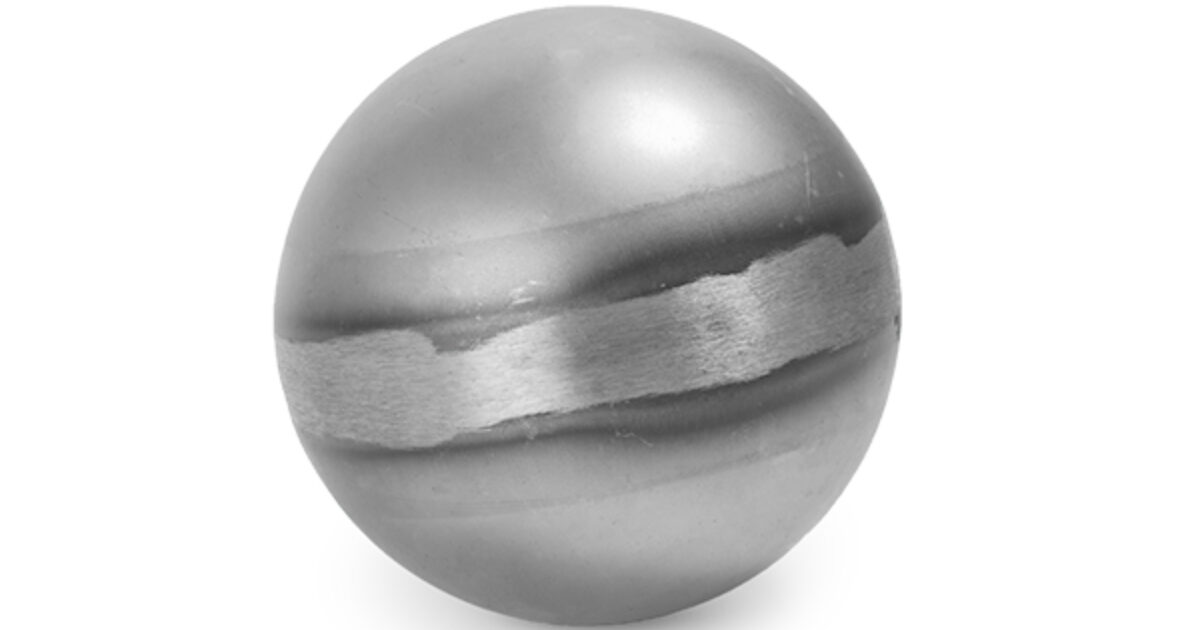

Maar dat komt wel goed, er zijn na een snelle zoektocht toch bedrijven die holle metalen ballen verkopen in diverse diameters. Google maar op hollow metal balls. Er is zeker een bedrijf die jou van planeten kan voorzien en onze Picasso @stefanketelaars heeft al ervaring met het schilderen van de aarde op metaal, dus dat zal wel goed komen.
Er zijn nog een hele hoop andere websites. Succes!
2 likes
Wat is de exacte diameter? Ik ontferm me wel over de wereldbol dit weekend.
17 likes
Stilletjes geniet ik van de updates over dit project en de input, meedenken en meehelpen van HF’ers. Ik blijf het volgen. Donders mooi
3 likes
Dit project wordt steeds leuker!
3 likes
HELD!
2 likes
I see what you did there. Je probeert me gewoon sneller te laten werken aan dit project
Maar ik ben erg benieuwd. Ik ga de planeten niet op schaal maken, omdat anders jupiter en saturnus veel te groot worden vergeleken met de rest. Ik hade de formaten nog niet precies gedefinieerd, maar laten we het hierbij maar gewoon vaststellen op 4cm voor de aarde en venus, 3cm voor mercurius en mars, en 8 cm voor jupiter en saturnus.
1 like
Dat is helemaal super!! die heb ik nog een op voorraad, hoeft alleen nog maar afgewerkt en geschilderd te worden.
12 likes
dikke ballermove hierzo van Stefan… stiekum signeren t.h.v. NL en echte collectors item in de toekomst!
1 like
Super man, ben erg benieuwd
1 like

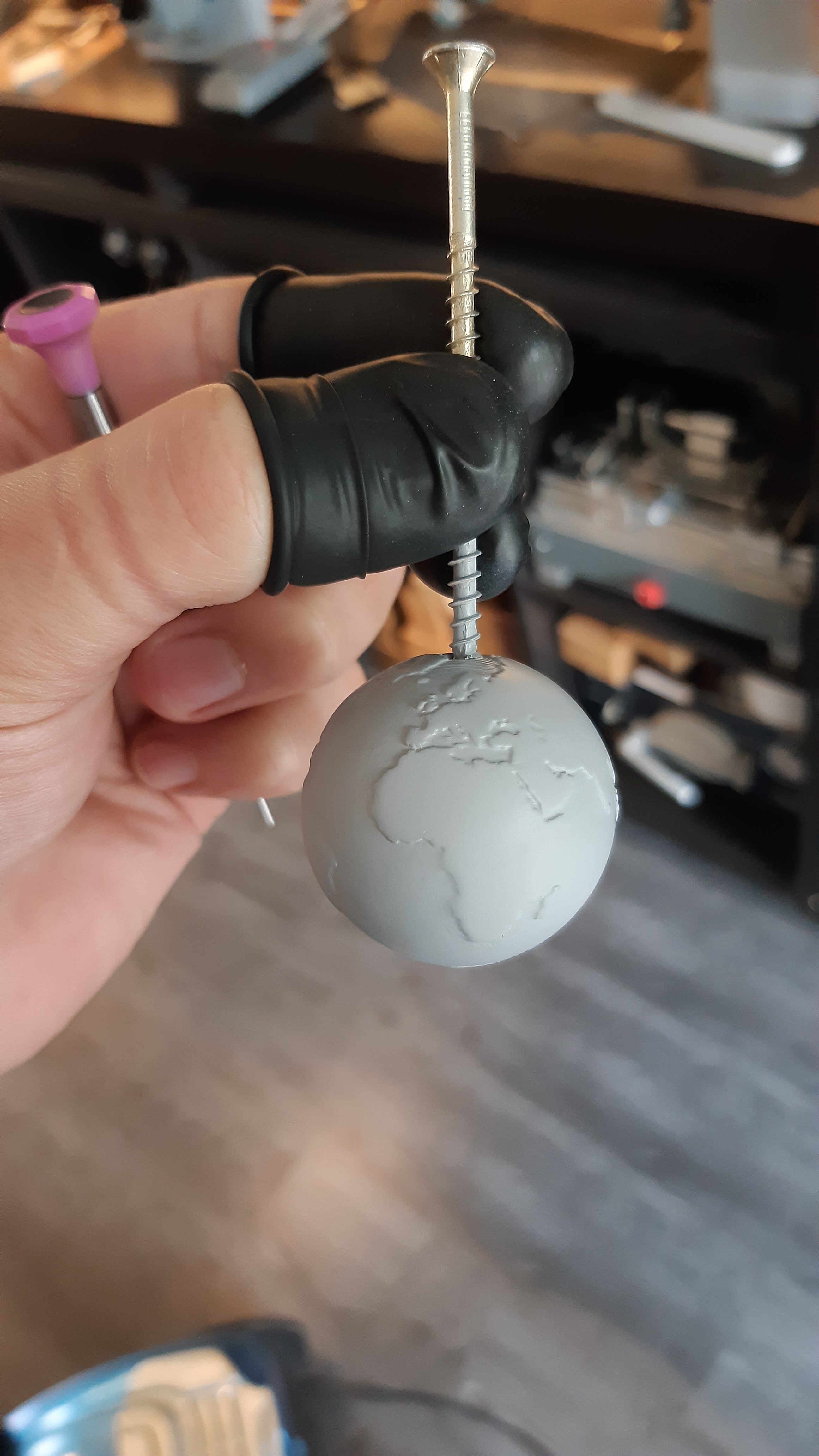

Wauw, 3 cm
Ik dacht aan rond de 10 cm maar 3 zie ik er zo niet aan af, hulde!!
1 like
29 likes
Nice Wat voor materiaal print je mee? ABS of PETG?
1 like
Gewoon simpele PLA
1 like

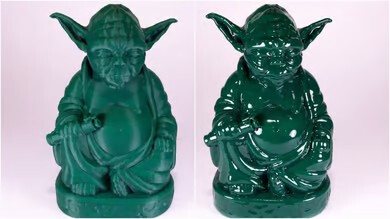

Nice. Die nabewerking maakt dan wel echt het verschil. Ik kan me voorstellen dat de primer mooi alle oneffenheden opvult.
1 like
het grootste verschil zit in de laagdikte ten opzichte van jou print. Want ik gok dat jij hebt geprint met laag hoogtes van 0,2/0,3mm? Met mijn print zijn deze hoogtes een factor 10 kleiner waardoor je veel gedetailleerder kan printen. Een ander verschil is de manier van printen. Ik heb de wereldbol gehalveerd waardoor je geen overhang hebt tijdens het printen.
3 likes
Klopt, met 0,2mm. Ik heb daar eigenlijk nooit echt mee gespeeld omdat mijn oude Ender daarin wat beperkt was. Maar meteen maar even een testprint gedaan op de Bambu. Met een laag hoogte van 0,03 gaat het van dit:
Naar dit:
Diameter een goede 3cm, zonder nabewerking. Een beetje schuren zal het snel nog gladder maken.
9 likes
Afgelopen weekend heb ik wat meters kunnen maken met de eerste gear train. Ik ga van binnen naar buiten werken, dus mercurius was eerst aan de beurt.
Links onder zit het tandwiel van de stappenmotor (1). Deze drijft een centrale as aan met 4 tandwielen (2). Van links naar rechts voor de aarde, mars, saturnus en mercurius. Vervolgens komt een tandwiel die voor elke planeet de eerste reductie geeft (3). Deze drijft weer een as aan die naar de planeetbaan gaat (4) en daar vervolgens de planeetbaan aandrijft (5).
Deel 1, 2 en 3 zijn af. Je kunt op onderstaande foto’s ook mooi zien dat het geheel gelagerd is. Het draait allemaal erg soepel rond, wat er voor zorgt dat de stappenmotor maar weinig koppel hoeft te leveren.
En wat natuurlijk het belangrijkste is; het geheel werkt ook.
De volgende stap is om het centrale deel van mercurius op te hangen (ik had deze al in mijn vorige post laten zien) en om as nr 4 te maken. Aangezien mercurius sterk excentrisch draait, moeten de tanden van het tandwiel van deze as een stuk langer dan normaal worden. De standaard tanden heb ik gewoon kant en klaar gekocht, maar deze moet ik allemaal met de hand zagen. Maar goed, dat is een kleine moeite als je bedenkt dat Eise Eisinga alles zelf met de hand moest maken…
