Revisie Seiko 5M22 uurwerk

Ik was vanavond bezig met dit uurwerk te reviseren en vond het leuk om met jullie te delen hoe het uurwerk weer wordt opgebouwd.

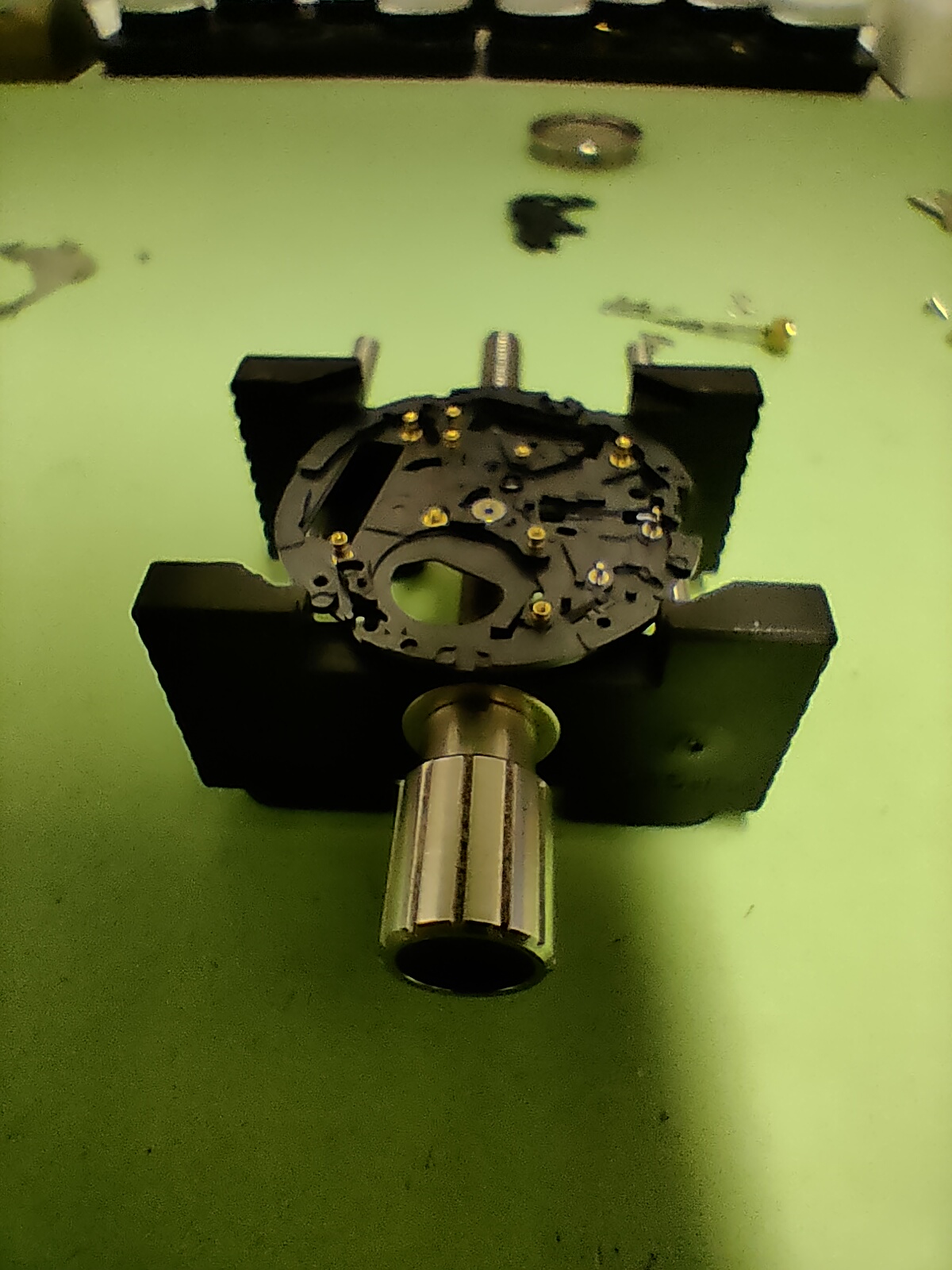

De eerste stap is de kale platine.

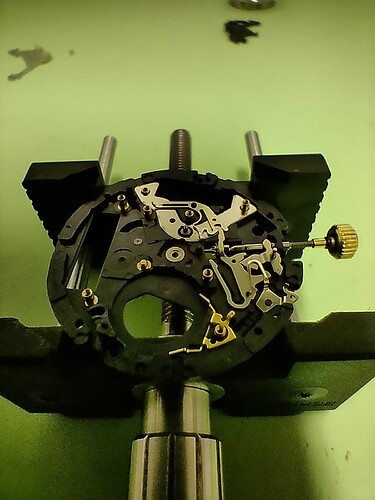

Daar wordt de stator en rotor op gemonteerd en het verzet mechanisme.

De volgende stap is het raderwerk.

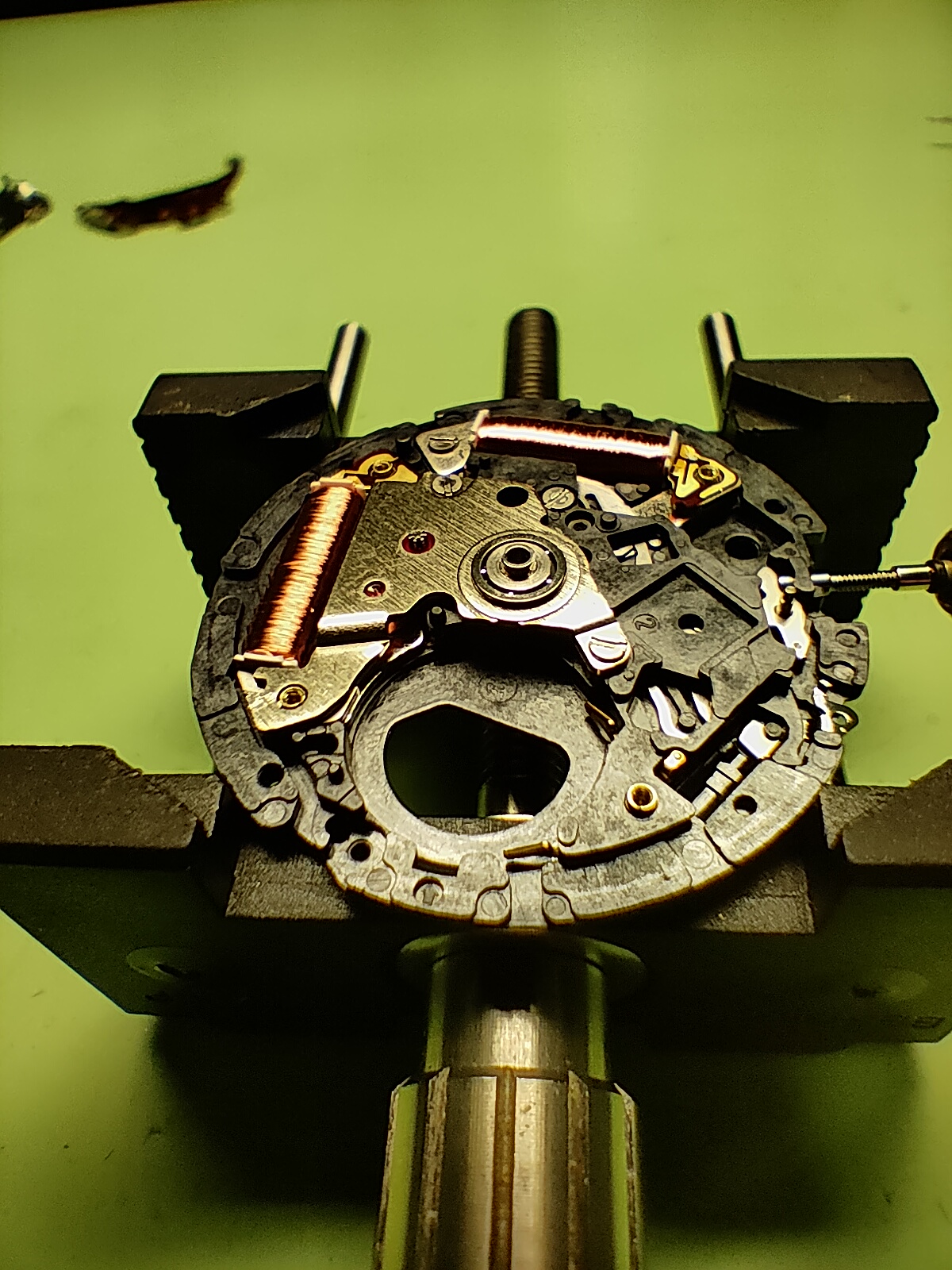

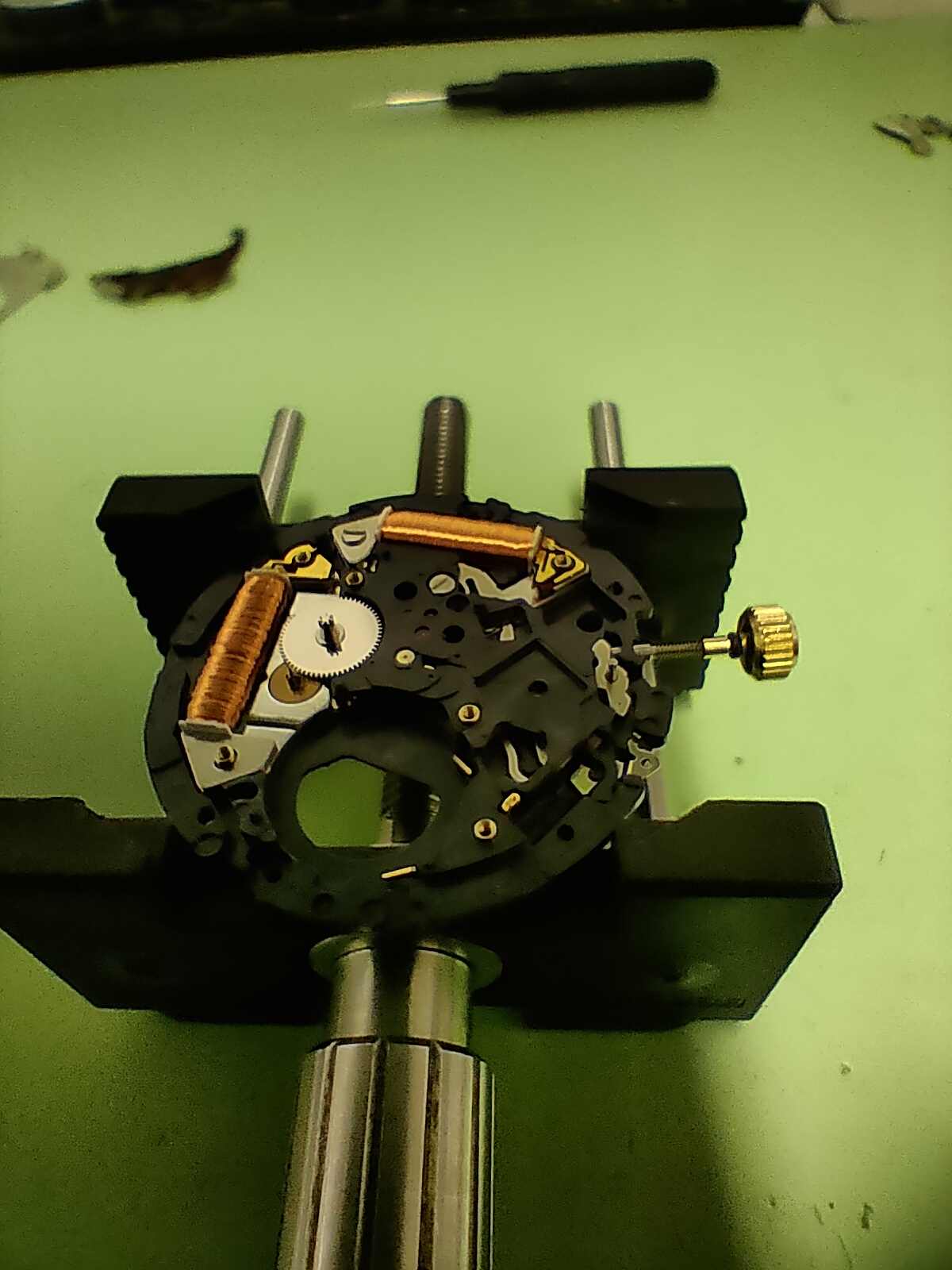

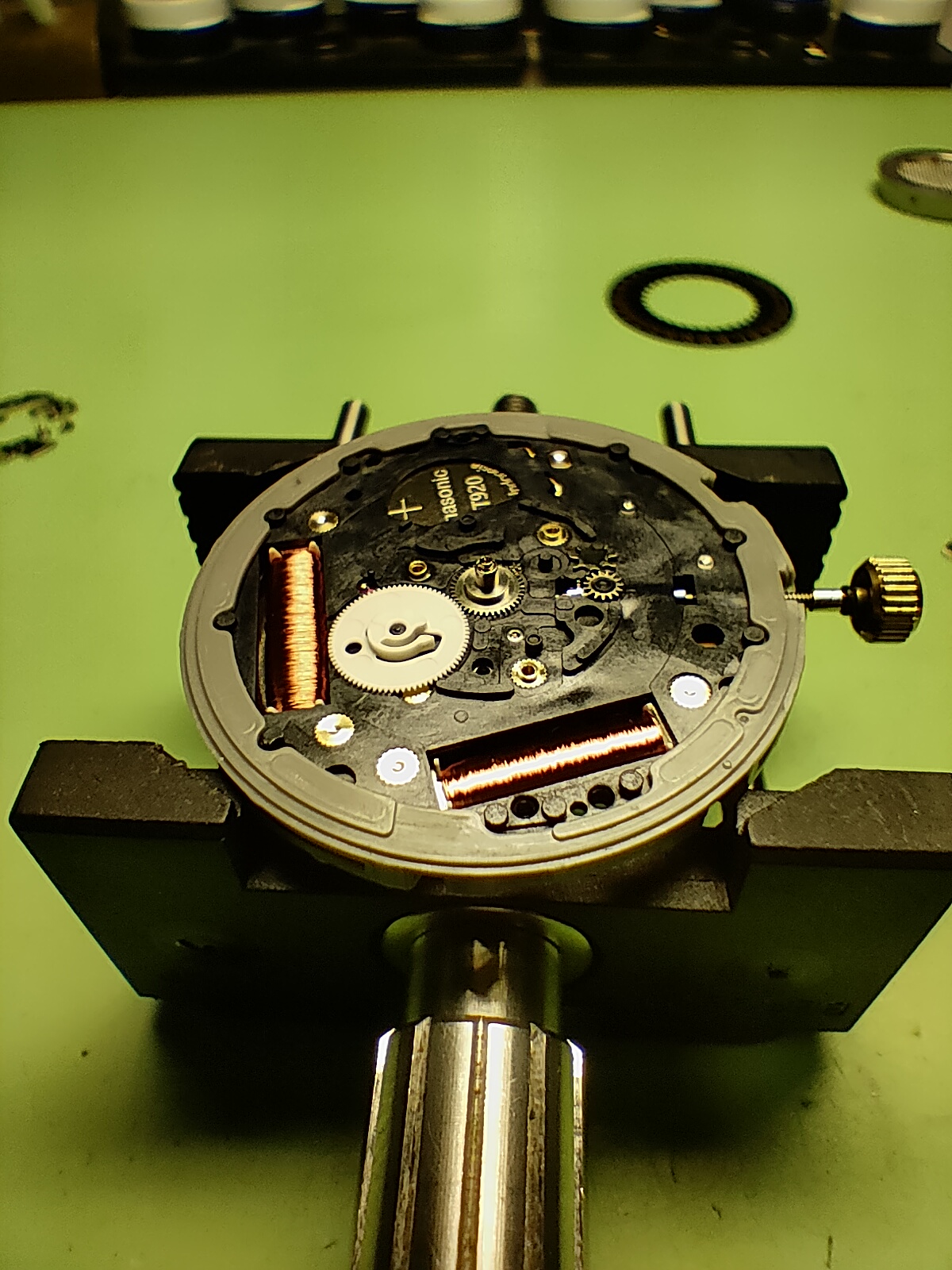

De raderwerk kloof dekt alles af en de spoelen worden gemonteerd.

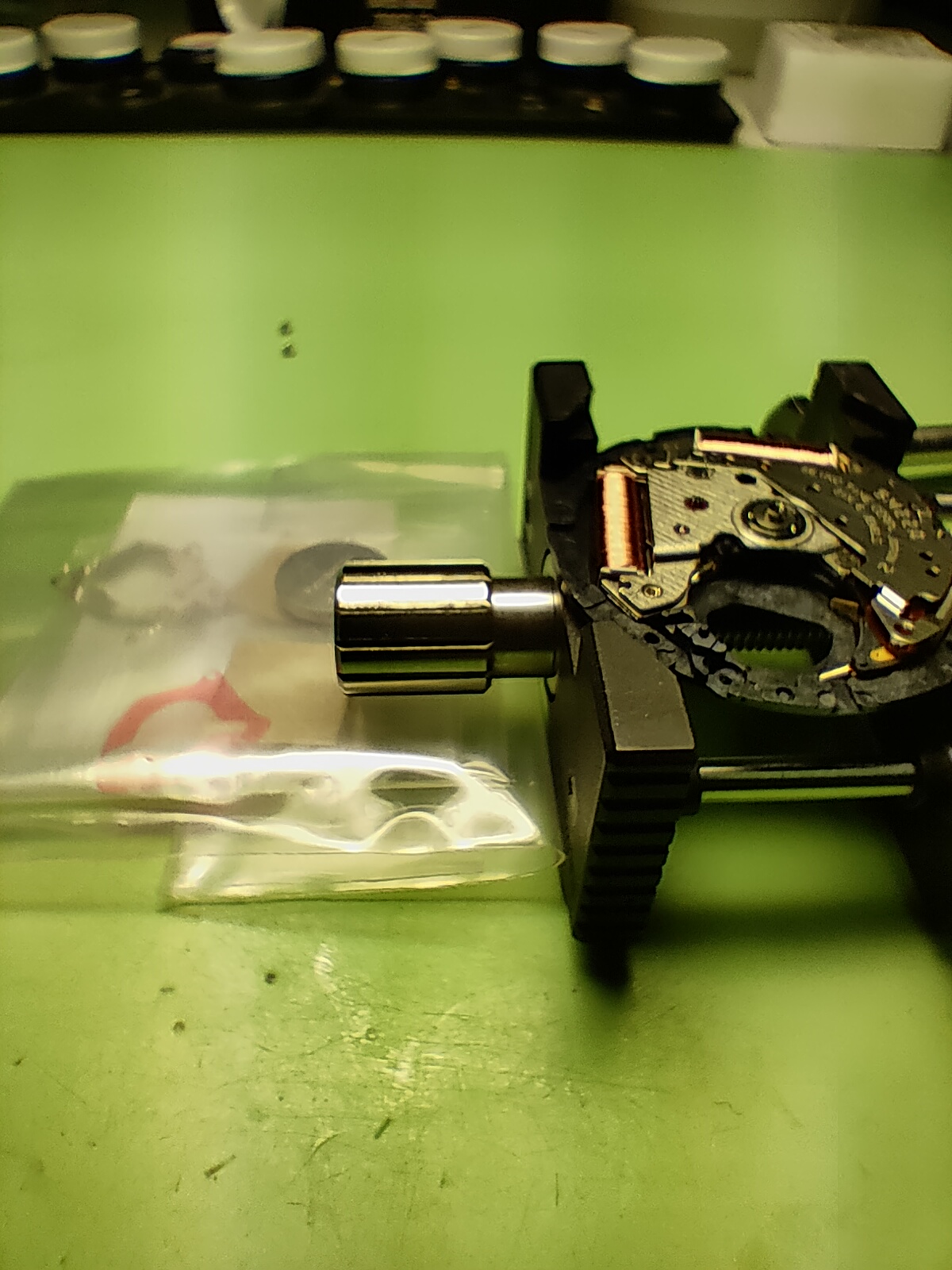

Nu worden de brug voor het AGS (automatic generating system) geplaatst.

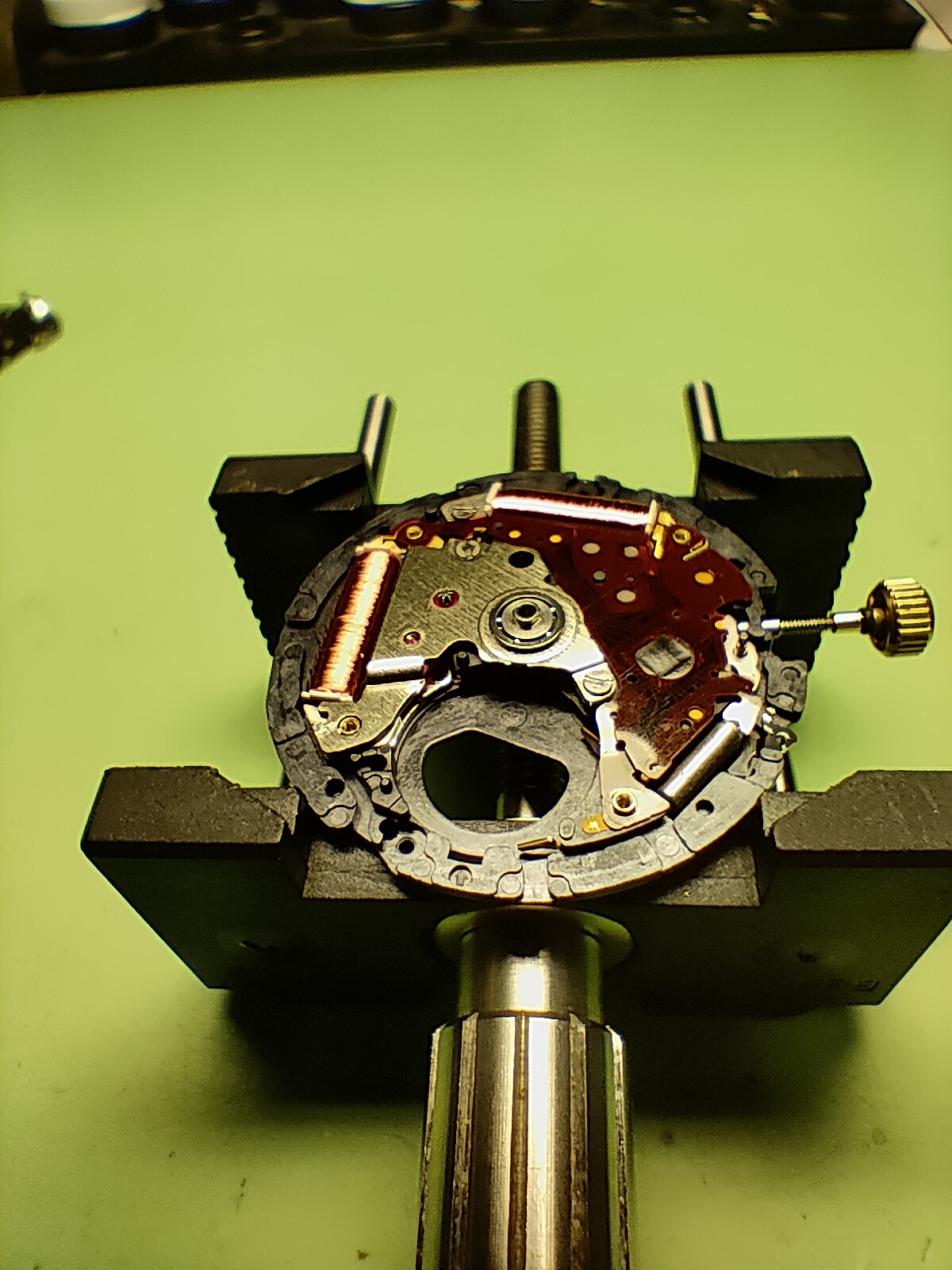

Hierna wordt de electronica gemonteerd.

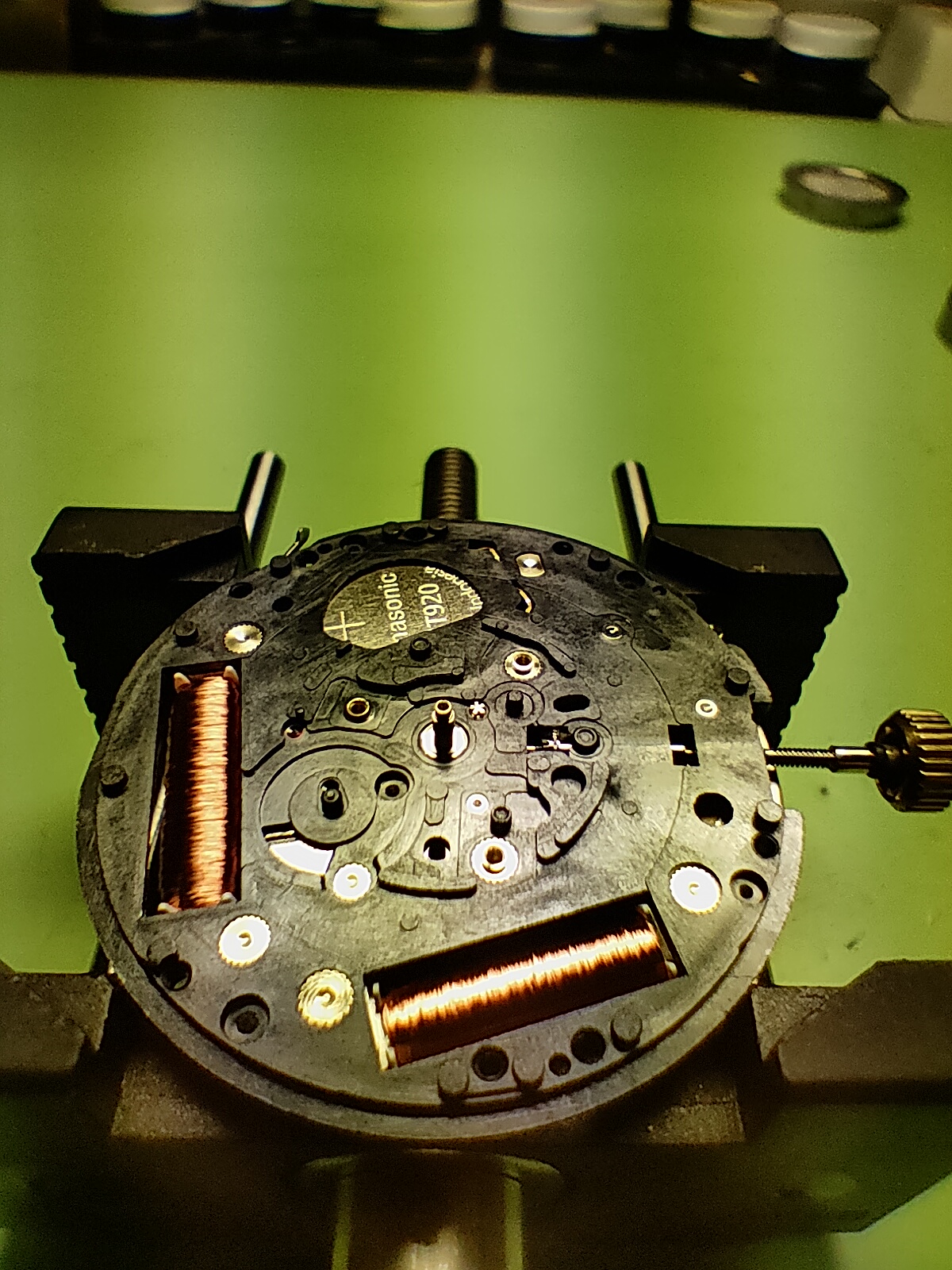

Na het plaatsen van de afdekplaat wordt er een nieuwe accu geplaatst.

Nu kan de rotor geplaatst worden en is deze kant van het uurwerk gereed.

Door met de wijzerplaat kant.

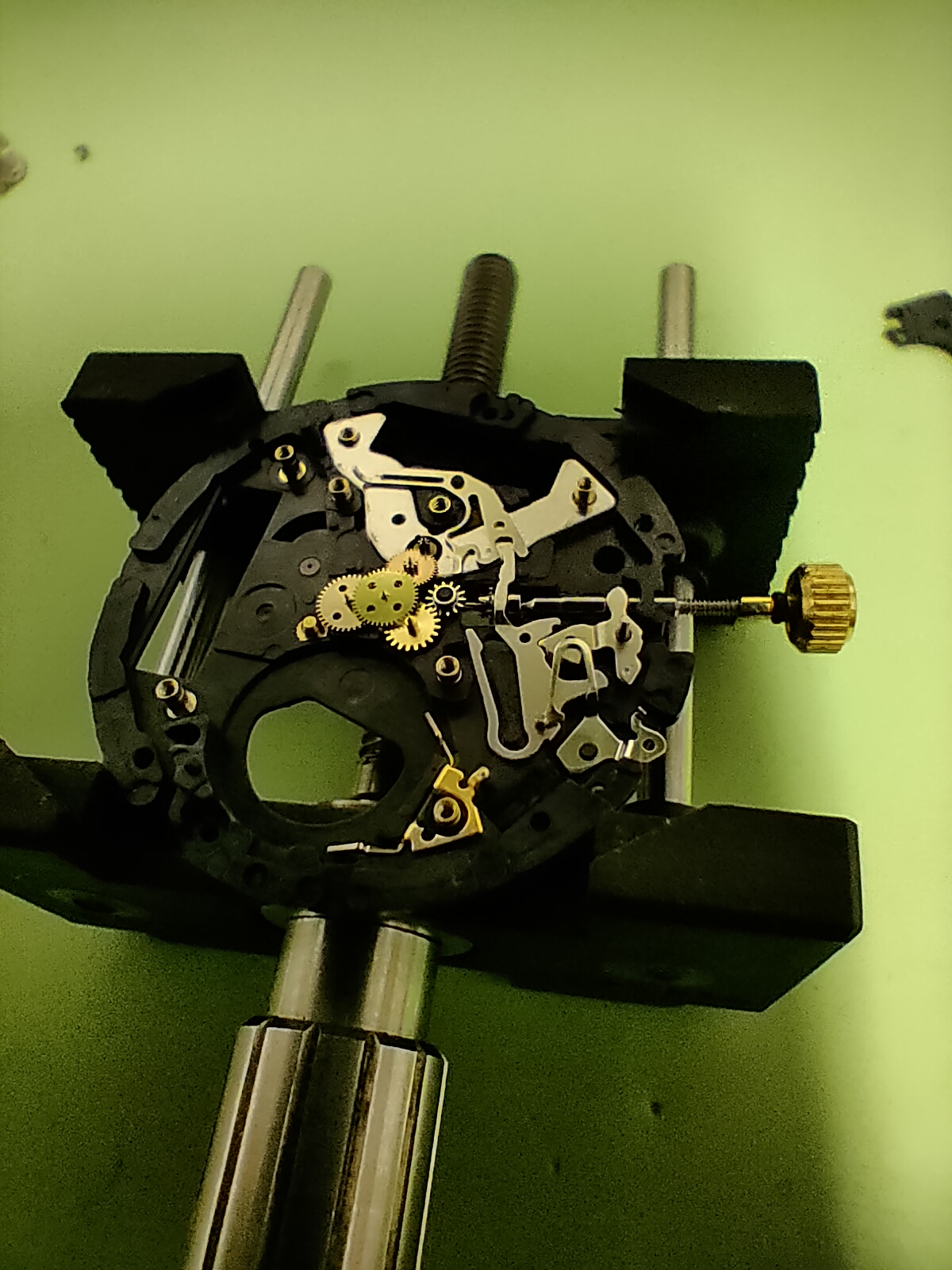

Het uurrad en datum verzetrad met de snelverzetraderen erin.

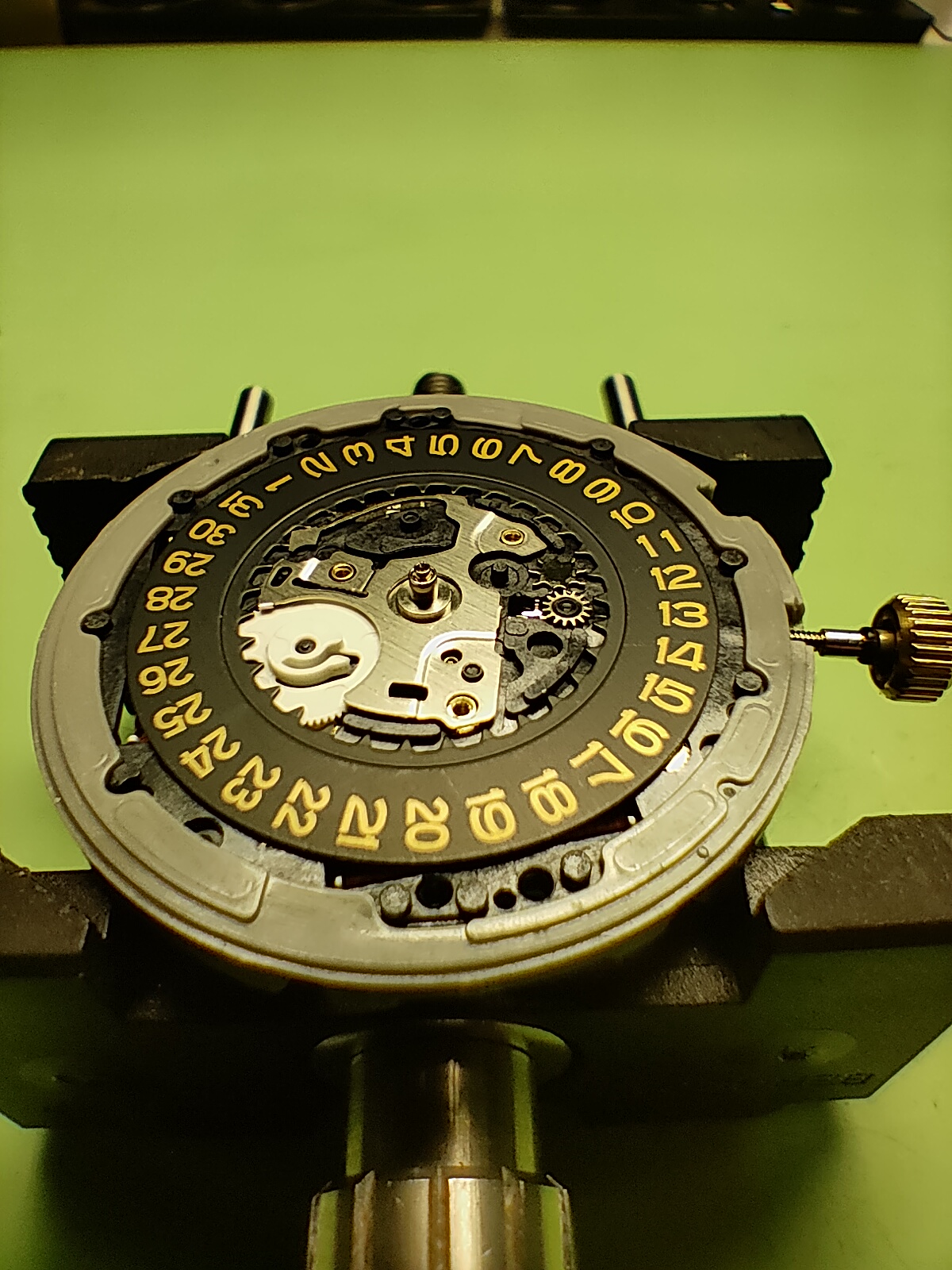

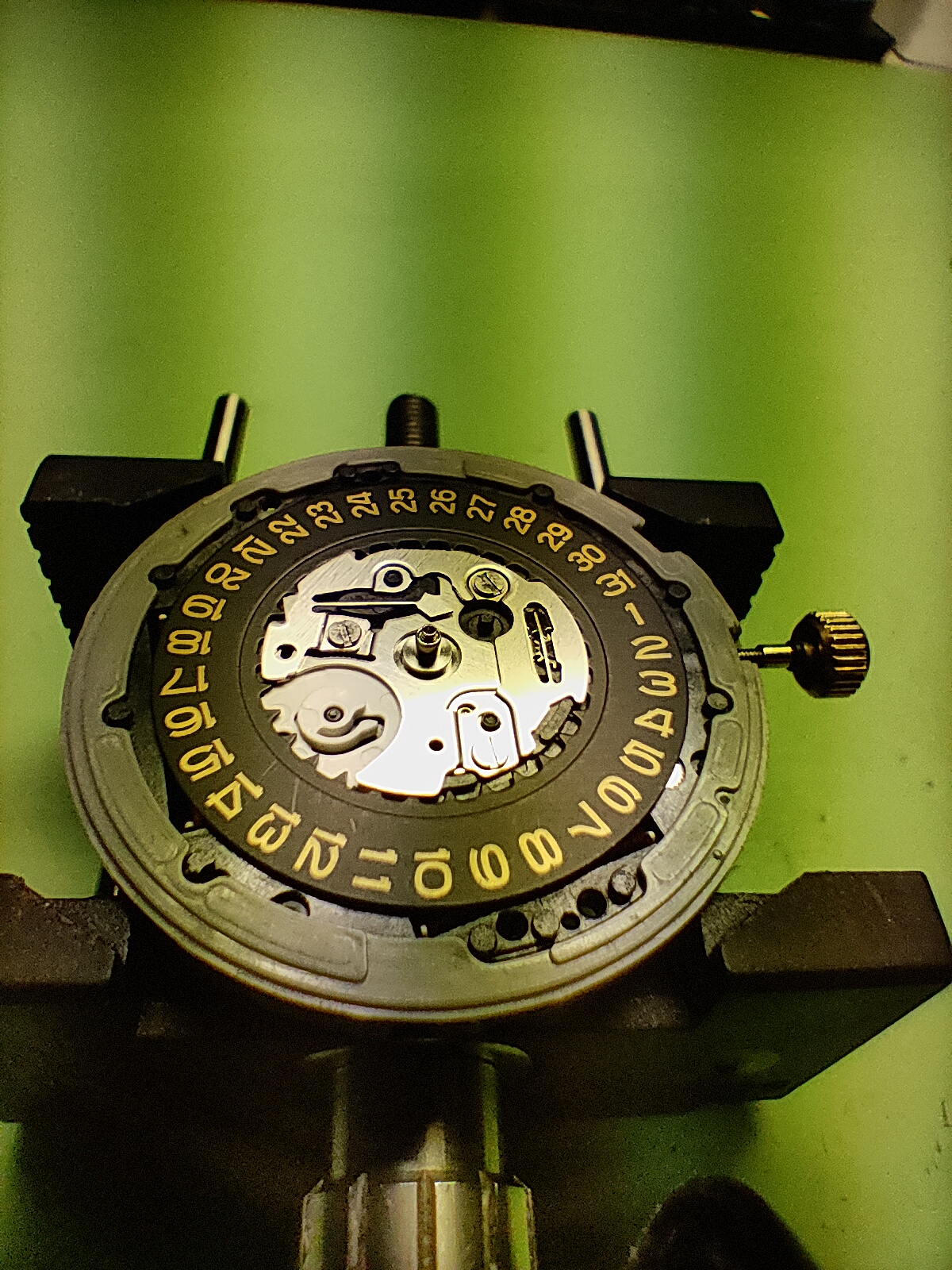

Dan de datum ring.

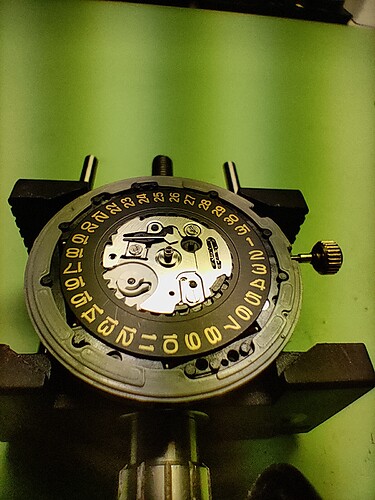

En met de afdekplaat erop is het uurwerk af.
En zo is het uurwerk gereed en klaar om verder af te monteren.

Een fijne avond.

Groeten Jeroen

45 likes

Whoa - respect voor dit fraai gedocumenteerde topic :ok_hand:

2 likes

Wow - heb deze lang geleden ook wel eens gedaan (in elk geval - Seiko kwartswerkjes met zwarte plastic platine) en dit is wel liefdewerk hoor. Kan financieel eigenlijk niet uit tenzij je het voor jezelf doet.

4 likes

Dank je wel voor deze reportage. Het is de eerste keer dat ik dat hier op het forum zie voor een dergelijk type (quartz) uurwerk. Naar mijn idee nog veel meer pielwerk dan een klassiek mechanisch horloge.
Chapeau voor je vakmanschap!

Maar dat is dus precies wat we hier doen Peter! Geweldig toch? Voor jezelf en voor elkaar.

4 likes

Valt wel mee hoor, zat meer werk in het maken van dit topic😀 en deze is gewoon voor een klant.

4 likes

Netjes hoor. Een zeer dankbaar en probleemloos uurwerkje, dat zo weer jaren mee kan.

1 like

Bedankt leuk om te zien.

1 like

Knap hoor.

1 like

Gaaf dit verslag, dank voor het delen! :blush: :+1:

1 like

Heb zelf ook een paar AGS horloges en dit is wel leuk om te zien hoe het in elkaar zit! :+1:

1 like

Hoi Jeroen
Leuk om je foto’s te zien.
Wat voor olie heb je gebruikt in dit uurwerk?

Ik heb zelf ook een 5M22 en zoek naar de juiste vervanger voor de Moebius A olie.

Groeten,
Frank

1 like

Goedenavond Frank,

Voor het raderwerk gebruik ik Quartz olie
Voor het wijzer verzet mechanisme heb ik HP1300 gebruikt.
Voor de wijzerklemming Moubius 9504

Succes met je project

Groeten Jeroen
