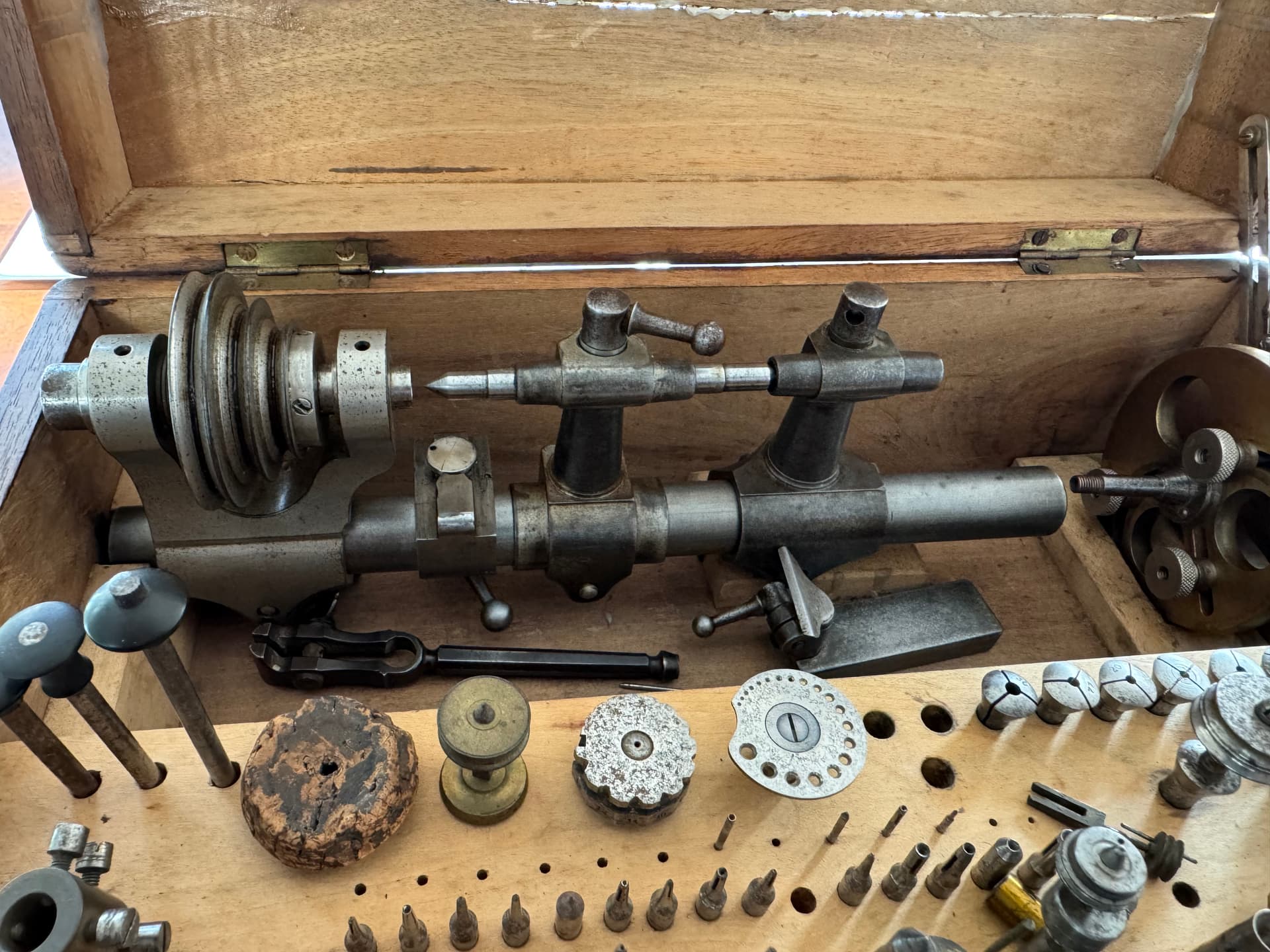

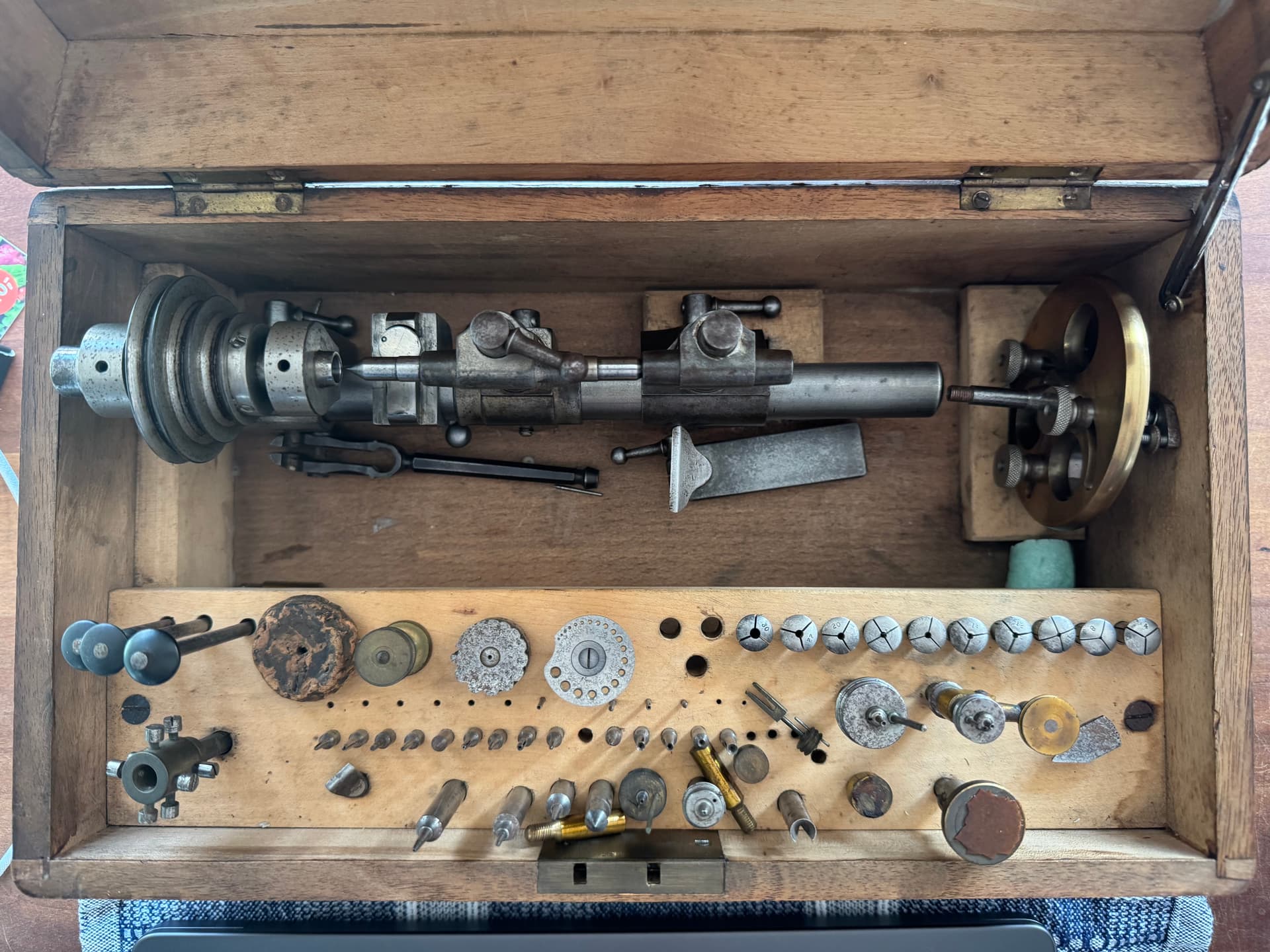

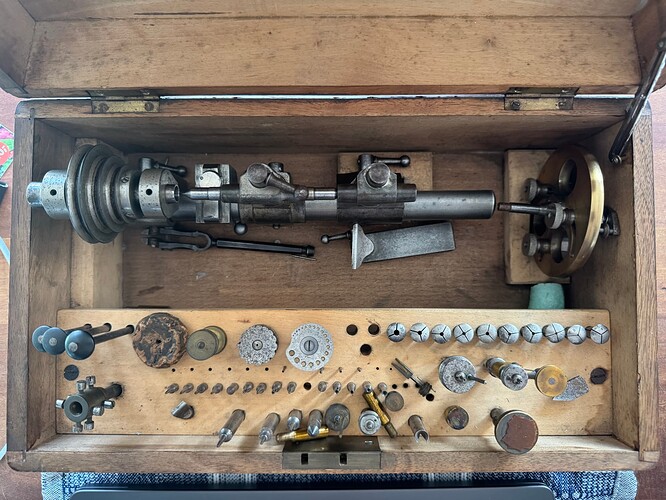

Ben in het bezit van dit Wolf Jahn draaibankje, vermoedelijk (ik ben een beginner) 7 mm. Er staat geen type aanduiding op.
De inhoud van het kistje lijkt me redelijk compleet voor een beginner, maar een “drawbar” ontbreekt. De nederlandse term ken ik niet.
Zou deze lathe nog bruikbaar zijn voor eenvoudig werk en is het de moeite alles te demonteren, reinigen en olien en een setup met motor te maken?
Ik begrijp dat Arie Kabaalstra de expert op dit gebied is. Maar van iedereen is een reactie welkom.
Peter
4 likes
Dat zal een 6.5 of 8 zijn, ik denk niet dat 7 bestaat.
Sowieso de moeite om wat op te kuisen en kijken hoe die het doet. De set is verre van compleet maar dat is op zich geen ramp (weinig draaibanken vind je echt compleet). Als wat je hebt goed uitgelijnd is (geen samengestelde set) dan is dat dik okee. @Vintagewatchstuff heeft een pak van deze soort sets terug werkbaar gemaakt en ik geloof dat @Akrid er ook al een paar van “vuil en twijfelachtig” naar “proper en werkend” gekregen heeft.
3 likes
Hier kan je een prachtig stukje gereedschap van maken. Het enige wat ontbreekt is het voetje en een boorinrichting. Leuk om dit weer als nieuw te maken. En i.p.v. het voetje kun je ook een machine klem gebruiken. En voor een motor kun je een naaimachine motor met voetbediening gebruiken.
3 likes
Zo ver ik weet zijn er alleen 6 of 8mm draaibankjes. Ik weet dat lorch de spanplaat aan een spantang heeft zitten voor 6mm sets en een volledige vaste kop voor de 8mm (dus denk eerder dat dit een 6 is dan een 8mm). Ik zie ook vaker 6mm bij sets van echt lang gelden, later zijn de 8mm bankjes wat meer de standaard geworden heb ik het gevoel. Elk draaibankje kan na wat aandacht weer goed zijn ding doen.
Zelf gebruik ik een motor die ook gebruikt wordt voor de spindel van cnc bankjes. Zijn er meer op het forum die dat hebben gedaan.
3 likes
Ik heb een Lorch 5mm
Ja, ik denk dat “6.5” de 6mm versie van Wolf Jahn is (afhankelijk van waar je meet zijn die allemaal “ongeveer” 6 uiteindelijk). Ik geloof dat die niet compatibel is met de 6mm van Lorch. Het zit vrij ver.
vijf millimeter? Dat heb ik letterlijk nog nooit gezien of van gehoord
waar meet je dat? Zeker dat het geen 6mm is?
3 likes
Ah ja ligt eraan waar je meet:

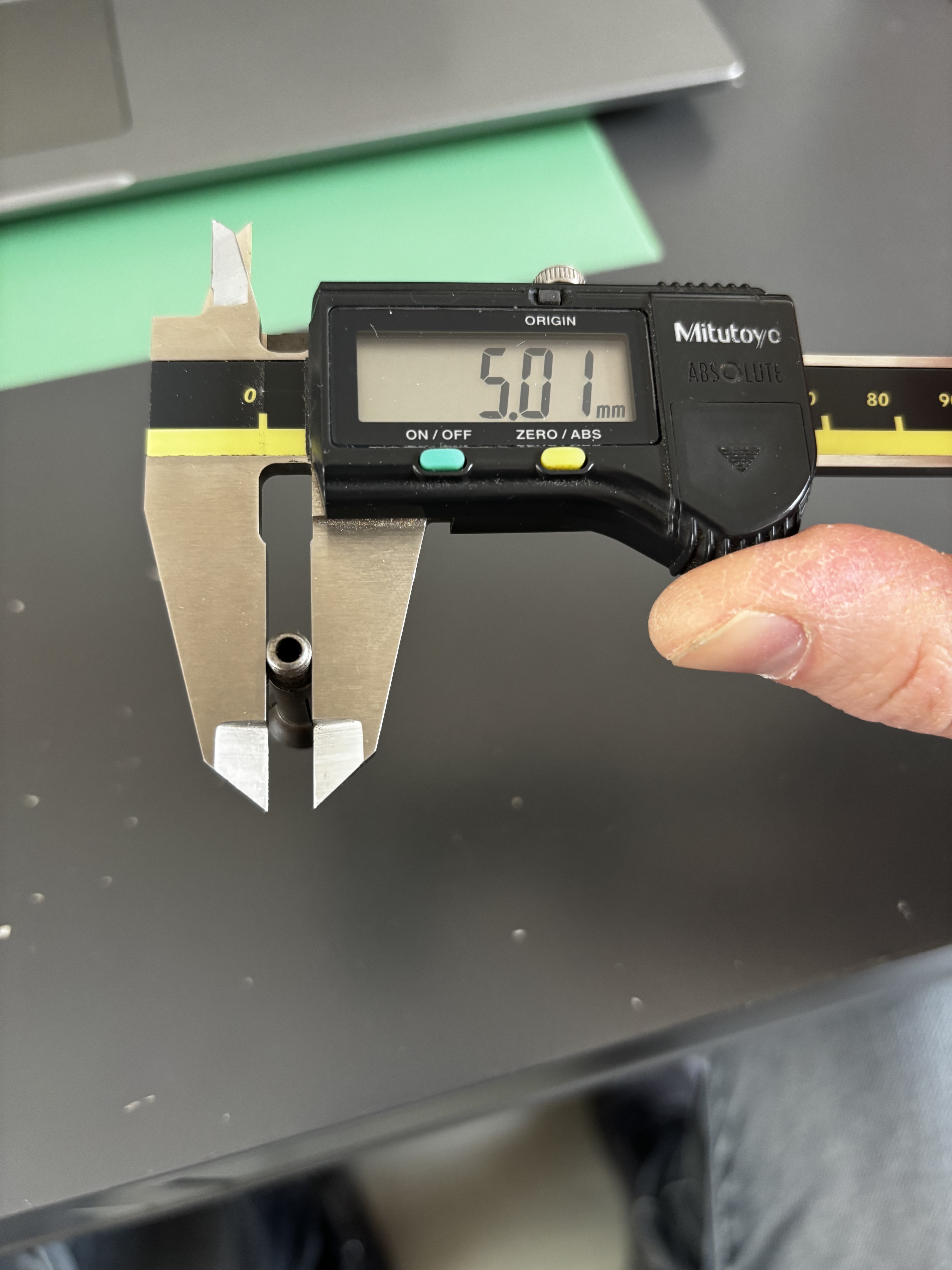

Draad is 5mm:

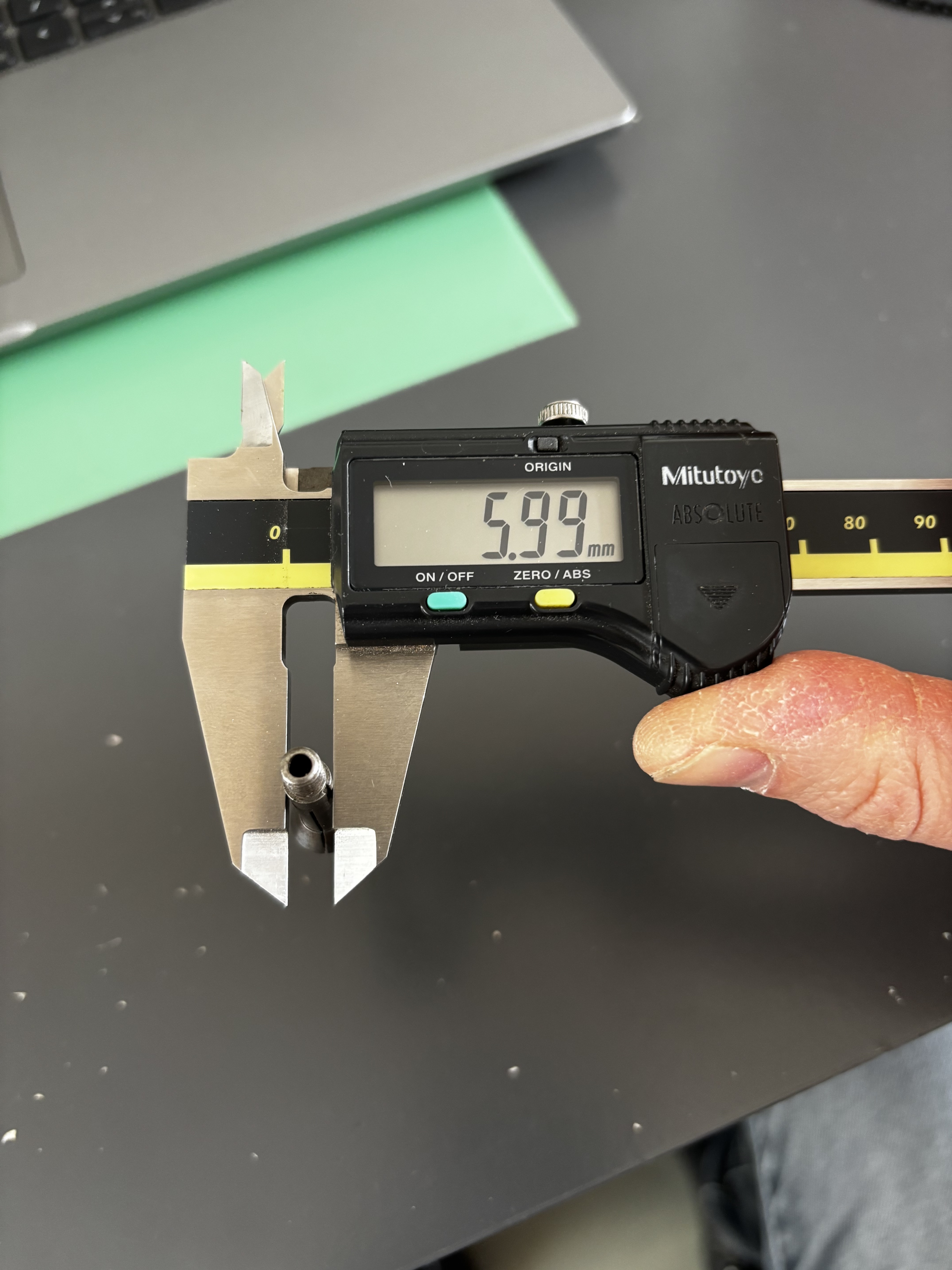

Schacht is 6mm:
Dan zal de 8mm bank wel 7mm draad hebben.
3 likes
Dit maakt het een 6mm bankje
3 likes
Het belangrijkste onderdeel dat ik mis is een “drawbar” die ik op een collet (spantang?) schroef. Hoe heet dit in het Nederlands en zijn die uitwisselbaar tussen Geneva type draaibankjes? M.a.w. is er nog aan te komen?
En kan iemand aangeven waar ik precies moet meten? Wordt met de “draad” bedoeld de schroefdraad van een spantang? En met de “schacht” de diameter van de “drawbar”?
Nee, dat niet. Een exemplaar uit een Lorch gaat niet werken, je moet bij je merk blijven vrees ik. Maar je kan ze nog wel vinden op eBay et al.
1 like

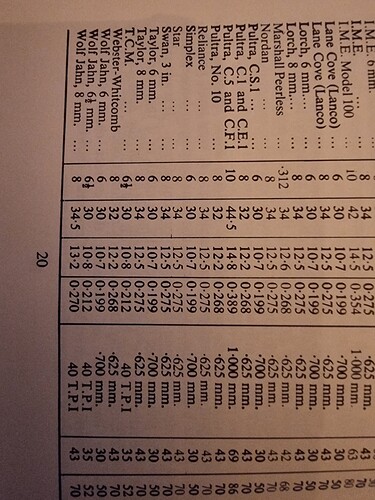

Nu bleek dit dan een 6mm bankje te zijn, maar er zijn wel degelijk 6,5mm bankjes gemaakt. Ook door Wolff Jahn:
1 like

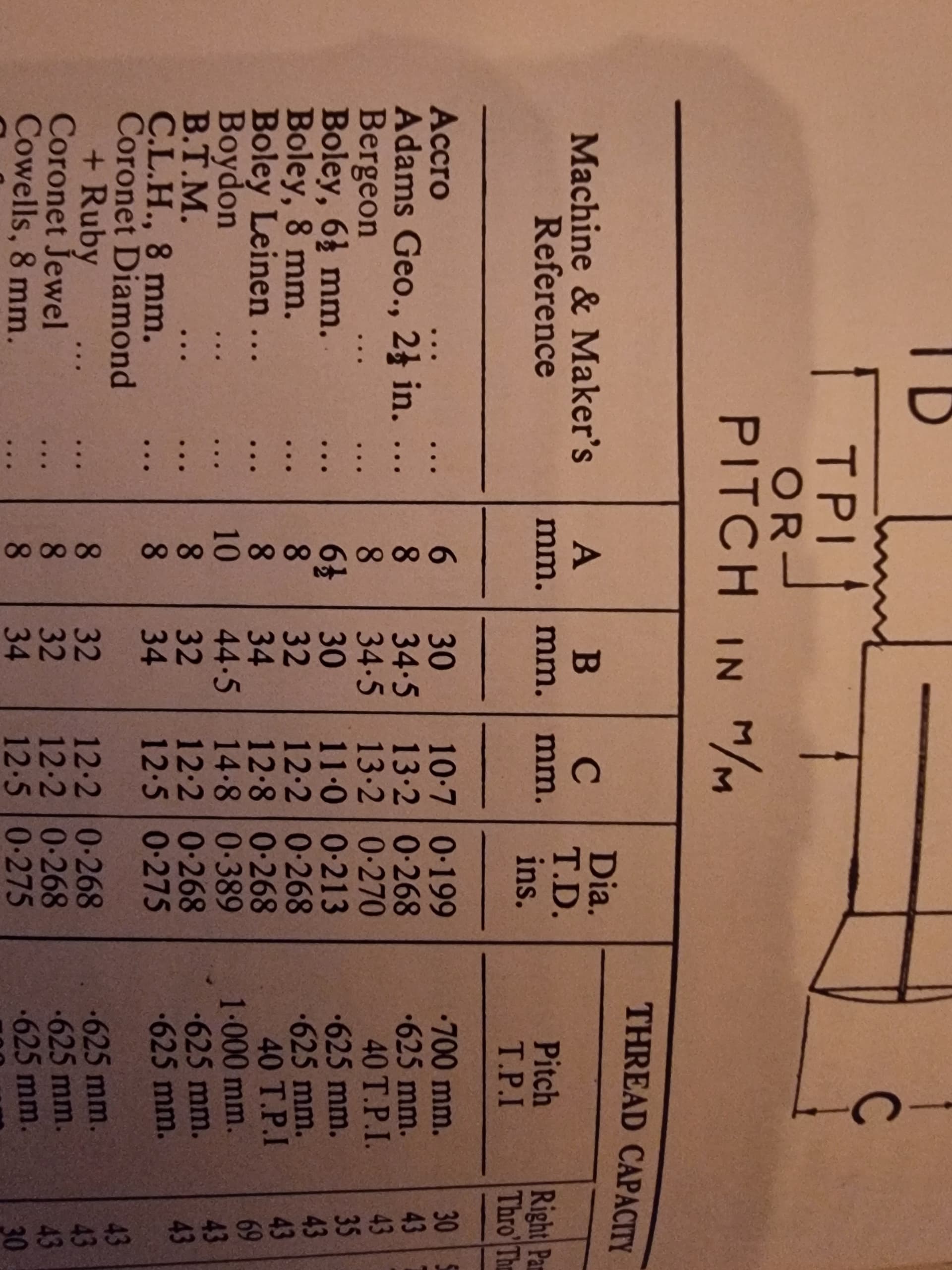

De 6mm spantangetjes van verschillende merken zijn gewoon uitwisselbaar hoor. Kijk maar in deze tabel met spantangmaten. Voor de schroefdraad (is niet metrisch!) zijn “Dia T.D.” en de “pitch” van belang en die zijn identiek (net als de overige maten trouwens).
Een drawbar is op bijvoorbeeld ebay wel te vinden. Ook een tap om er zelf een te maken is daar wel tw vinden.
1 like
Ik heb er hier fysiek op mijn bank liggen gehad die dat niet waren
maar wel mooi overzicht zo. Ergens curieus welke het dan precies waren.
Ja viel me ook op inderdaad gisteren. Ik was toevallig op zoek naar Leinen spantangen en toen zag ik ook wat verdwaalde maten ertussen staan. Cool!
Ja, de draad is uiteindelijk het eerste waar je naar kijkt. Gisteren erachter gekomen dat dus alleen Bergeon tangen dezelfde draad hadden al Leinen (die enigszins te verkrijgen zijn) en die paste ook. Ik had er toevallig een paar liggen. Heb een setje spantangen van 5mm tot en met 14mm kunnen kopen.
Dit is waarom ik iedereen altijd dat boekje aanraad, heel handig voor dit soort dingen.
1 like
Zou je een foto willen plaatsen? Regel je die met een voetpedaal?
Ja zal later wel even zoeken naar fotos of opnieuw maken. Regel ik met een regelbare voeding via potmeter.

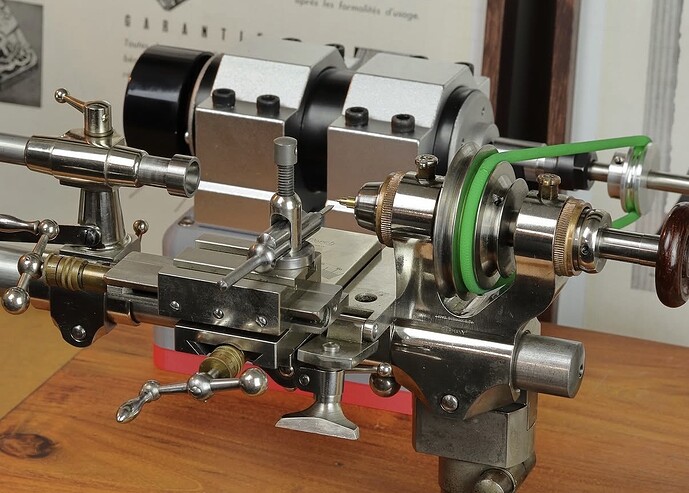

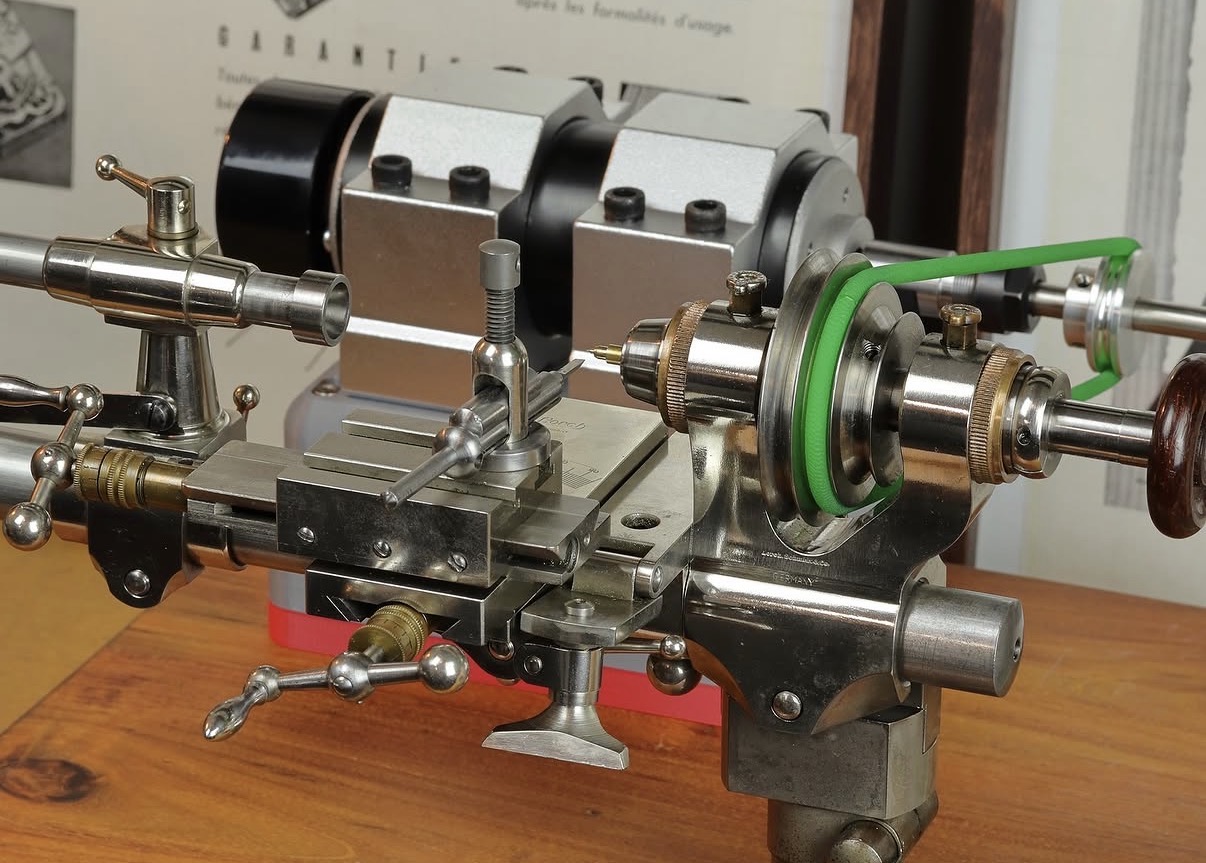

Hier een vage foto die ik nog op men telefoon had waarbij de draaibank opgesteld staat met die motor. Het is een 48V 500watt motor. Als je back EMF verwaarloosd, zal je vermogen kwadratisch dalen met spanning. Back EMF houdt die daling wat tegen maargoed… je gaat dus vermogen verliezen omdat je het toerental ongetwijfeld moet verlagen van deze motor.
Het is voor mij een relatief goedkope (ik heb meerdere draaibankjes, met 1 aansturingsbox) en compacte oplossing. Zelf merk ik dat ik met kracht wel uit de voeten kom. De riem begint eerder te slippen dan dat de motor stil valt, en dan heb ik hem redelijk op spanning. (latere aangekochte motors hebben gewoon een 8mm as, niet zon rare ER spantang houder)
Ik heb deze nu ook gemaakt op een oude Boley motor opstelling met een tussen overbrenging. Hier kan ik het toerental mechanisch omlaag brengen wat mij twee voordelen geeft: 1) mijn motor spanning kan ik verhogen zodat ik meer vermogen heb en 2) mijn koppel gaat van nature omhoog door toerental reductie doormiddel van de tussenas. Ik heb een nieuwe draaibank project wat ik aan het opknappen ben en hier zit ook een extra as op die ik graag wil gaan gebruiken om dit te doen. Duurdere optie is om borstelloos te gaan met een frequentie regelaar. Voor ieder wat wils zou je zeggen…
De aansturing is gewoon een regelbare voeding dmv een potmeter. Ik heb er een extra spanningdeler aan gesoldeerd omdat het hoogste toerental echt veel te hoog is. Deze voeding + motor is vaak als set te koop.
Hopelijk kun je iets met deze informatie.
2 likes
Thnx!
1 like
Hallo Case,

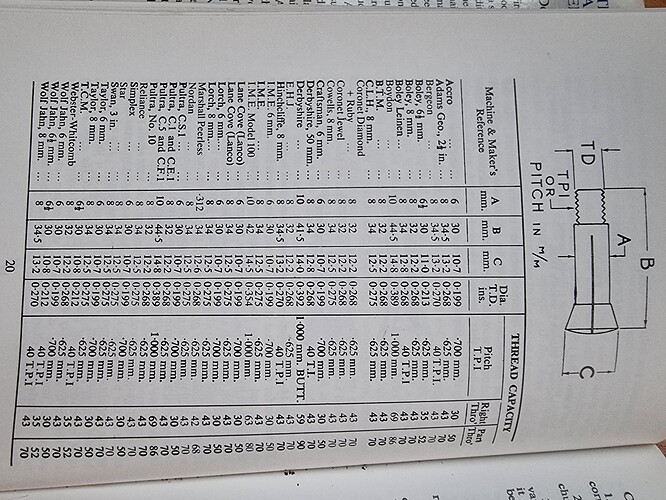

Zou je de moeite willen nemen om de volledige pagina van de eerste foto te fotograferen zodat duidelijk is wat A en B is?
Verder zou een volledige foto van de gegevens van de Wolf Jahn (met de thread capacity) me ook verder helpen.
Peter
