Ja… ik snap dat je het binnendeksel wilt positioneren om de Tige vrij te houden… goed punt… maar gezien de ronde passing zou je zelfs al kunnen volstaan met een klein nokje dat in de opening voor de Tige valt… de rest valt wel op zijn plekkie
je hebt in de hoogte wel een paar tienden over … dus dat redt je wel… anders is één pen of nokje wel genoeg… :)… je moet het niet TE precies willen maken…één foutje van 0.1 mm en je bent de bok…
Daarom gebruiken wij voor onze fietsen met aluminium geanodiseerde delen ook geen rvs bouten maar gewoon goede elektrolytisch verzinkte bouten, dan blijven de aluminium delen tenminste netjes, de bouten kun je na een paar jaar wel weer vervangen.
Wat Arie eerder al zei,de kast is door de vele aanpassingen in het orginele plan zo ‘‘onnodig’’ gecompliceerd geworden,dat dit echt nog een hele kluif gaat worden(met de nodige frustraties) om het 1 op 1 te kunnen realiseren.
Een aanpassing in een cad ontwerp is zo aangebracht,maar nu nog in ‘‘real life’’ uitvoeren…
Feit blijft wel dat het een machtig mooi plan is.
Leuke variant v n NATO band. En de rest mag er ook wezen
In vergelijking met eerdere stadia van het ontwerp is het zeker niet gecompliceerder geworden, eerder verfijnder.
Het zal zeker een hele kluif worden om alles te maken, dat realiseer ik mij terdege.
Het is steeds weer bijleren keuzes maken en bijsturen, omdat dit mijn eerste horloge ontwerp is heb ik het niet meteen goed, maar dat is de leerschool en de helft van de lol.
CAD is slechts een hulpmiddel met wat meer mogelijkheden dan de ouderwetse tekentafel, je moet altijd blijven nadenken hoe je het gaat maken, de komende maanden zullen we zien of ik goed genoeg heb nagedacht, ik zal nog wel wat hindernissen moeten nemen en wat aanpassingen doorvoeren, maar dat zie ik als een uitdaging.
Zoals ik eerder heb vermeld ga ik toch een eerste prototype uit aluminium maken, als er dan iets niet lukt of niet klopt dan heb ik geen gereedschap of titanium verpest, daarnaast moet ik nog beoordelen of het ontwerp wel comfortabel om de pols zit…
De NATO band is een variant die ik op dit moment om de pols heb, zie mijn topic over nato van leer
Hmmm, jammer hoor, ik vind de datum op alle drie de posities mooi maar ben dan ook vóór een horloge met datum, maar moet het nu weer in vier kleuren? = onbetaalbaar voor mij
Ik vind drie van de vier al moeilijk om te kiezen en normaal is groen een no go, zelfs die vind ik niet eens lelijk.
En ik draag bijna altijd titanium, maar ben wel benieuwd hoe een alu horloge zou aanvoelen.
Nog één vraagje, de kroon komt iets verder naar buiten. Is dat een must voor het uurwerk, of voor het gebruiksgemak? Wat minder uitstekend vind ik ook mooi.
Ik blijf het volgen (ik was nl al om)
Het aluminium prototype zal (waarschijnlijk) eenmalig zijn om te kijken of alles past,werkt en goed om de pols zit, deze ga ik dan waarschijnlijk wel laten hard anodiseren.
Aan de hand van deze ervaring kan ik nog aanpassingen maken, zoals de kroon wat verder naar binnen, dit is pas goed te beoordelen als je het horloge in de hand hebt, het moet wel goed te bedienen zijn.
Daarna wil ik toch echt voor titanium gaan.
In ieder geval goed om te horen dat het ontwerp je aanspreekt
Probeer eens te begraven voor een week of twee. Bij messing heb ik daar wel mooie resultaten mee gehaald. Ben benieuwd naar brons.
Dat is ook iets om eens te testen.
Ben even aan het renderen geslagen, ik ben nieuwschierig hoe het er uit kan gaan zien, valt nog niet mee om de materialen en het licht te krijgen zoals je wilt, nog veel te leren op render gebied…
Er zitten hier en daar nog wat foutjes in, kijken of ik die er nog uit kan krijgen…
Mooi gedaan zeg.
Ik zie in de doorsnede dat de minuutwijzer en secondenwijzer uitsteken “boven” de indexring, die een onderdeel van de kast is.
En dat maakt het lastig, want als je het uurwerk uit de kast wil halen moet je eerst de wijzers er af halen, via het glas.
Aangezien het deksel het uurwerk op zijn plaats houdt, moet je ook erg oppassen dat de wijzers de indexring niet raken als het deksel los is.
Ik zie nu ook dat de buitenste o-ring van de kroon los komt te liggen als je de kroon losdraait.
@Stony wat de wijzers betreft heb je een punt, monteren is geen probleem, maar demonteren is wat lastiger inderdaad, hier moet ik nog even goed over nadenken! Bedankt voor het meedenken.
De O-ring hoeft geen probleem te zijn, deze kan strak (klem) in de groef liggen.
De makkelijkste weg is de minuten wijzer en secondewijzer even lang te maken en zo dat ze binnen de indexring vallen, van de week in CAD wat beter naar kijken.
Ja… dat kan… maar… deze ring ga je wel elke keer als je de kroon open of dicht schroeft verwringen… en dat wil je eigenlijk niet… een platte ring achterin de kroon is beter bestand tegen die “mishandeling”…
Wanneer je voor het demonteren de wijzers maar in dezelfde stand kunt zetten krijg je ze wel zonder haken kantelend
langs de indexring toch ?
alleen in het geval dat ze alle 3 uit elkaar staan bij een beschadigd mechanisme wordt het lastiger.
De indexring kan ook op de wijzerplaat gemonteerd worden dan heb je daar geen probleem mee.

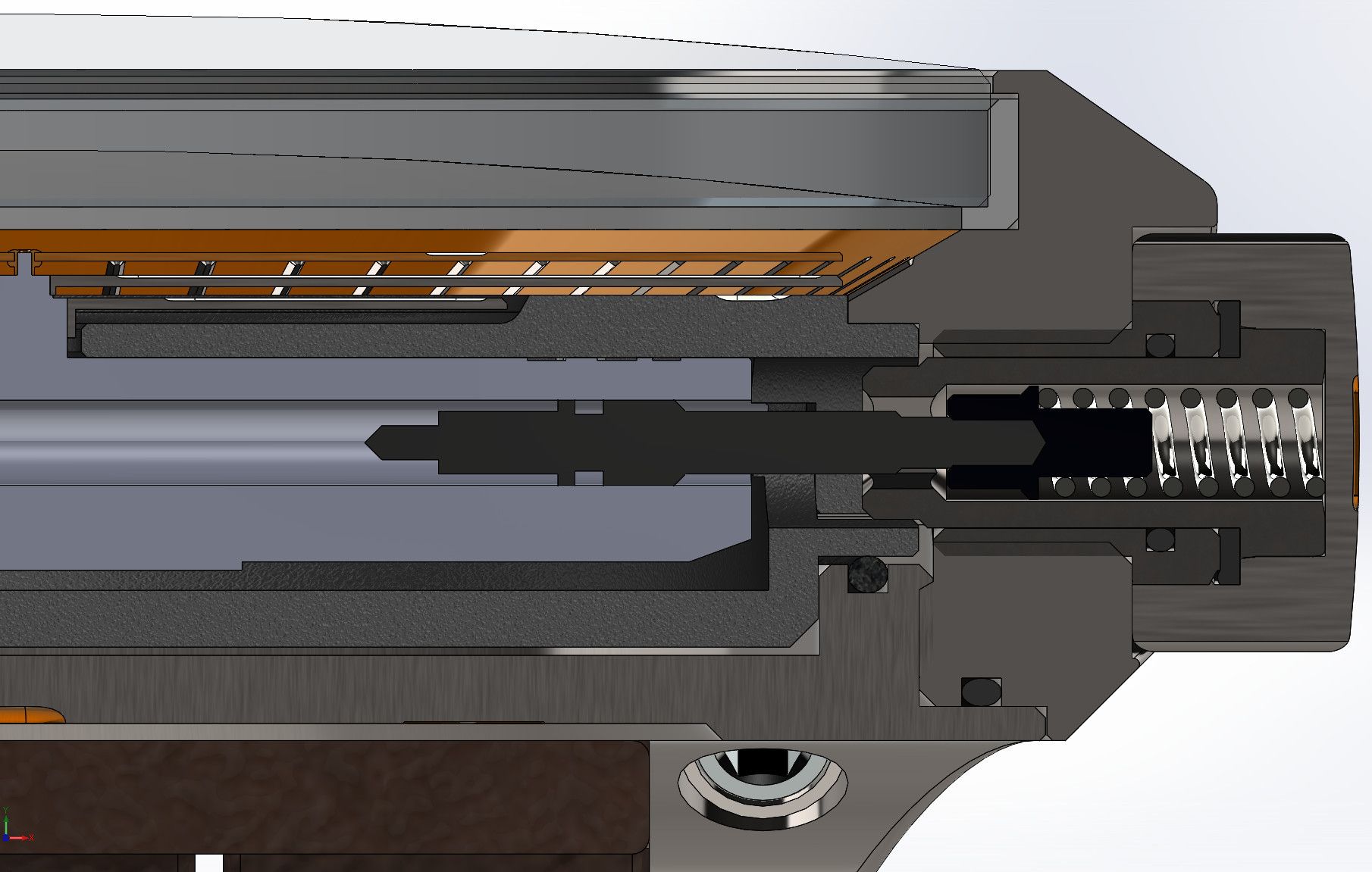

Wijzers zijn iets aangepast, seconde en minuten zijn nu even lang en steken 0.1mm binnen de indexring, dus dat probleem is opgelost.
O-ring is vervangen door plat ringetje achter de kroon.
Wat is het toch makkelijk werken in 3D
Indexring zou misschien (als losse ring) op de wijzerplaat kunnen, voorlopig hou ik het hier bij, misschien krijg ik nog een keer een heldere ingeving om het anders te doen.
Na lange tijd weer even een update…

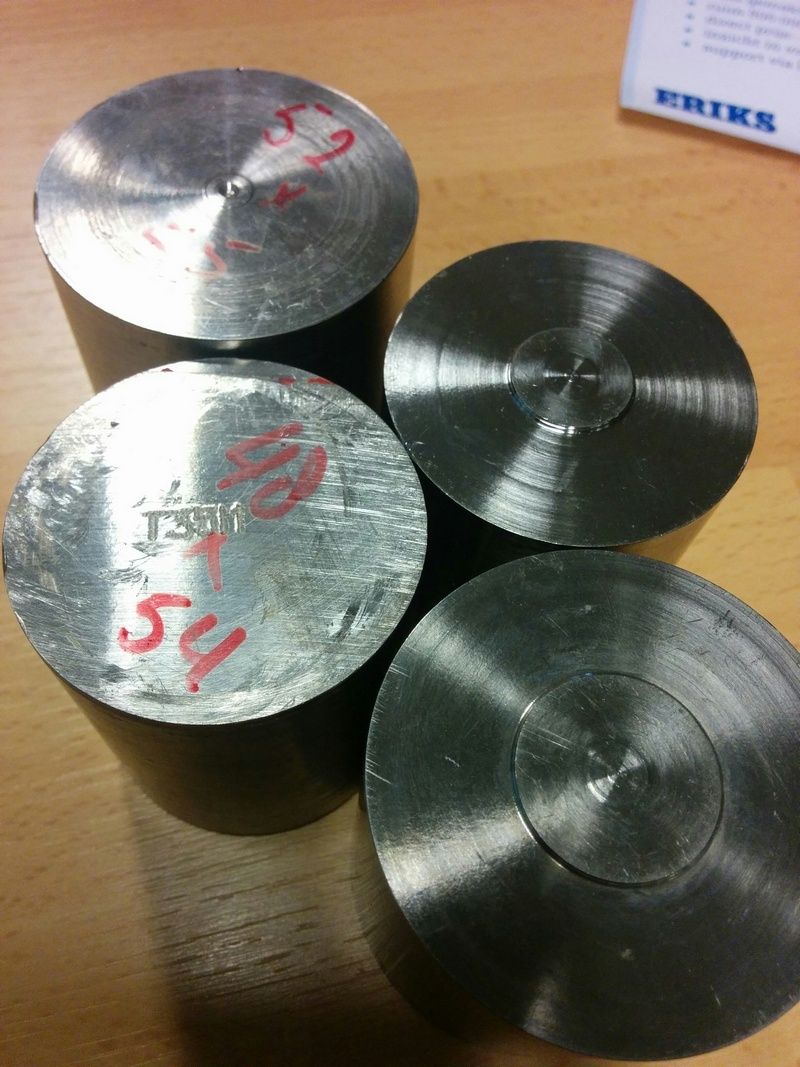

Vandaag is het titanium binnen gekomen, het is grade2 i.p.v. grade5, voor nu vind ik dat prima, kon er redelijk gunstig aankomen via marktplaats/speurders.
De kast zal er dwars uit moeten omdat Ø52 het grootste was wat hij had liggen
Weekijzer is lastig aan te komen, kon wel wat kopen maar 2 schijfjes van Ø32x4 voor ± €50,- vind ik voor een proto wat te gortig.

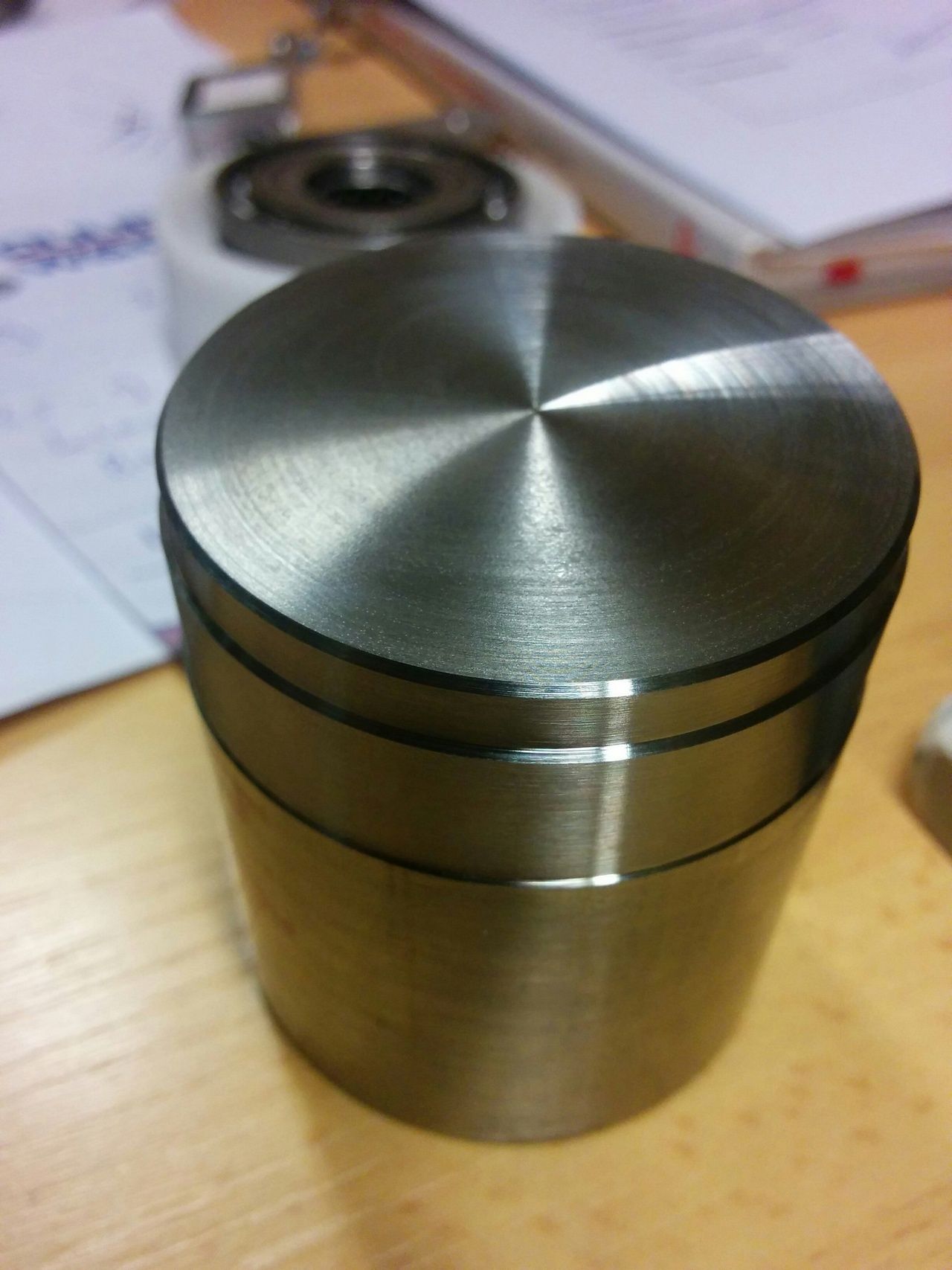

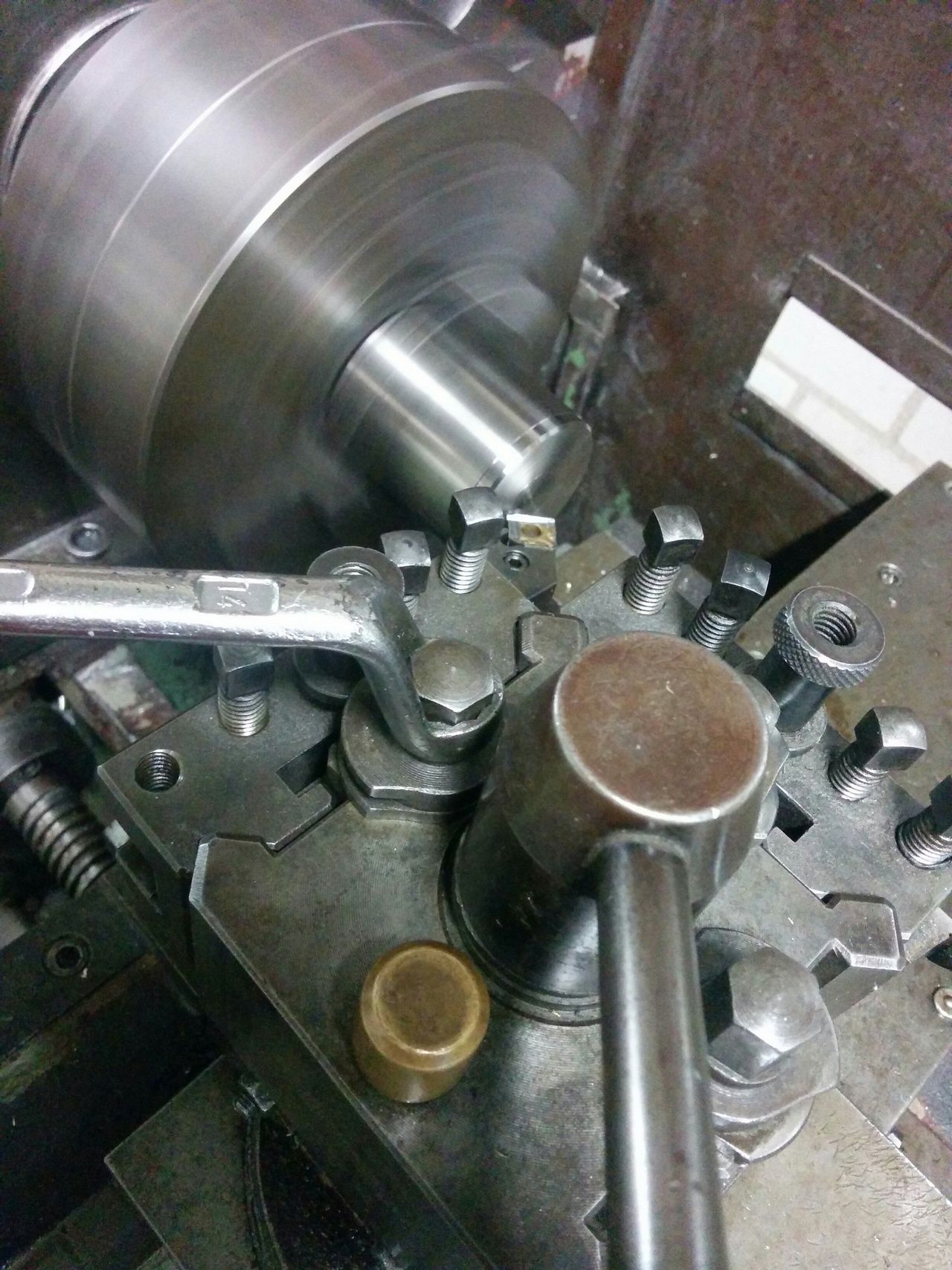

Nu nog wat tijd vinden om mezelf in de werkplaats op te sluiten en lekker te gaan draaien/frezen…
[edit]
Ik ben ook aan het rond kijken voor een betaalbare labvoeding tot 120V voor het anodiseren van titanium, dit valt nog niet mee, ik heb wel een mooie in de US gevonden, maar die heeft een input van 110V.
http://www.circuitspecialists.com/benchtop-power-supply-csi12001x.html
of een complete set (waar je teveel voor betaald)
