Hoewel ik dacht dat ik wel zo’n beetje klaar was met de ontwerpfase, gooide een PM van gewaardeerd lid @Mauzer afgelopen weekend roet in het eten. Hij vroeg namelijk of ik in mijn planetarium ook rekening hield met het gegeven dat planeetbanen gezien vanaf de aarde niet in een cirkelvormige baan lopen maar in een ellipsvormige baan. Dat betekent kortgezegd dat de snelheid van de planeten in hun baan ten opzichte van het middelpunt varieert als je de baan weergeeft als een cirkel zoals ik doe in mijn planetarium. Als de planeten in de buurt van de korte as van de ellips zijn (dus relatief dicht bij de zon) lijken ze relatief snel te bewegen. In de buurt van de lange as (dus relatief ver van de zon) bewegen ze juist langzaam.

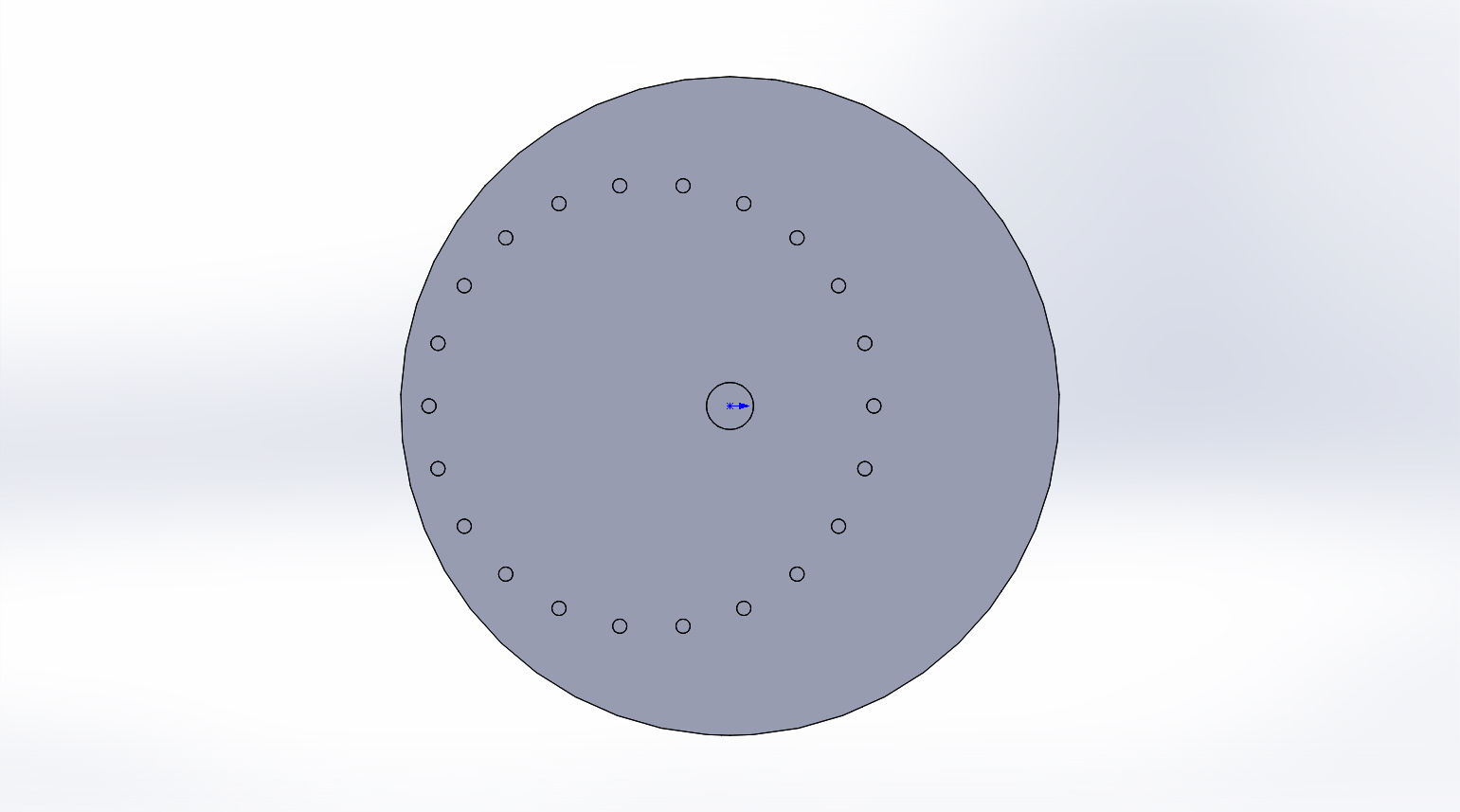

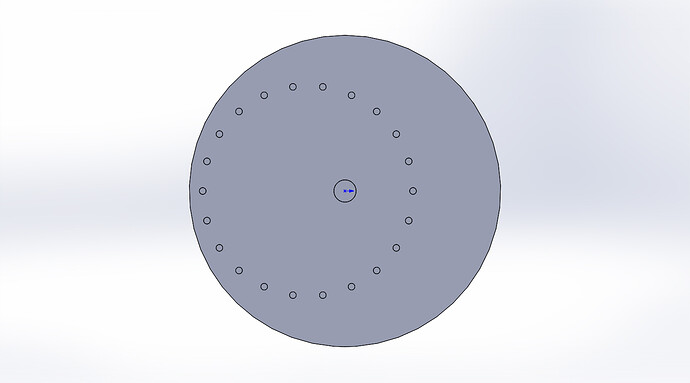

Wat volgde was een zoektocht om te kijken hoe ik dit in mijn planetarium kan opnemen. Mauzer gaf mij input over hoe dit principe eerder is verwerkt in voorgaande planetaria. Waar het kortgezegd op neerkomt is dat je tandwielen gebruikt waarbij de tanden niet in een cirkel lopen met het middelpunt in het midden van het tandwiel, maar in een cirkel waarvan het middelpunt is verschoven. Onderstaande plaatje van het tandwiel dat de baan van mercurius aandrijft maakt het hopelijk duidelijk.
De vraag was nu natuurlijk hoe ver dat middelpunt dan verschoven moest worden voor de verschillende banen. Wikipedia was zoals zo vaak weer een goed startpunt. Volgens Wikipedia kan een ellipse beschreven worden door gebruik te maken van 2 focal points. De locatie van deze focal points is de afstand tot het middelpunt van de ellips. Voor planetaire banen geldt min of meer dat de baan een ellips is met de zon in het focal point. En aangezien de zon het middelpunt van mijn planetarium is, is de locatie van het focal point per planeetbaan dus de verschuiving die ik in mijn model nodig heb. Verschillende bronnen en berekeningen later kwam ik hiermee uit op de volgende verschuivingen:

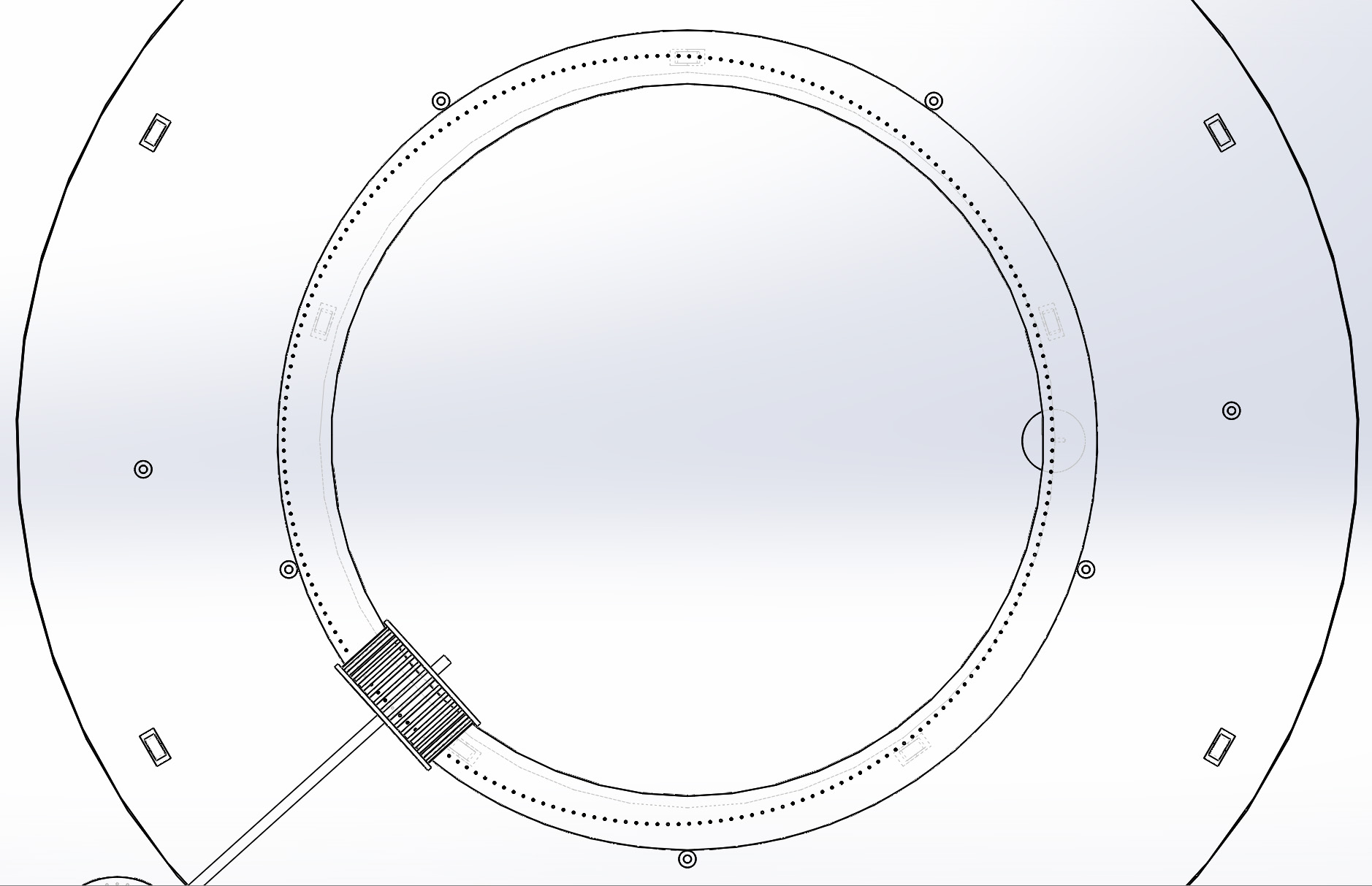

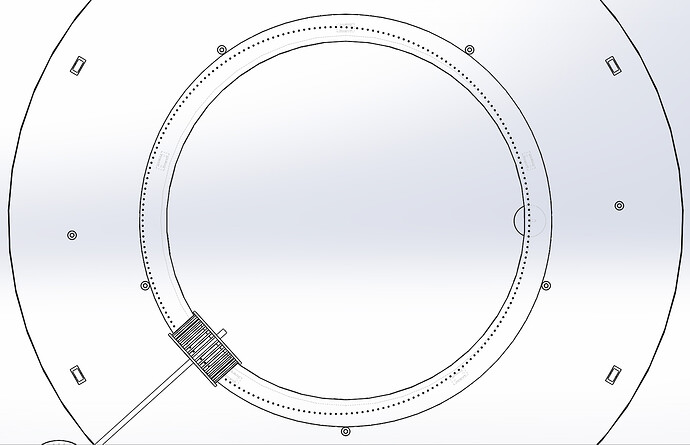

De uitwerking was vervolgens vooral passen en meten. Omdat de tanden op de baan van de planeet verschuiven bij het ronddraaien, moet het aandrijvende tandwiel veel langere tanden hebben om het geheel aan te kunnen drijven.

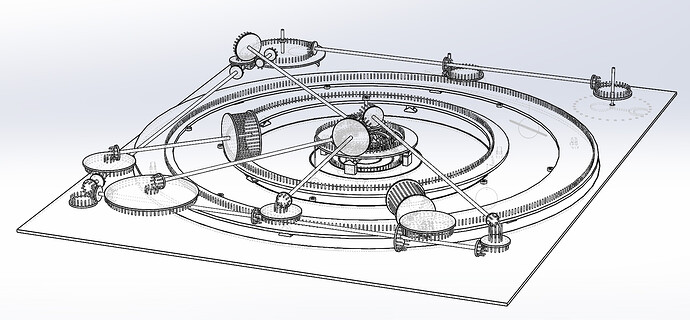

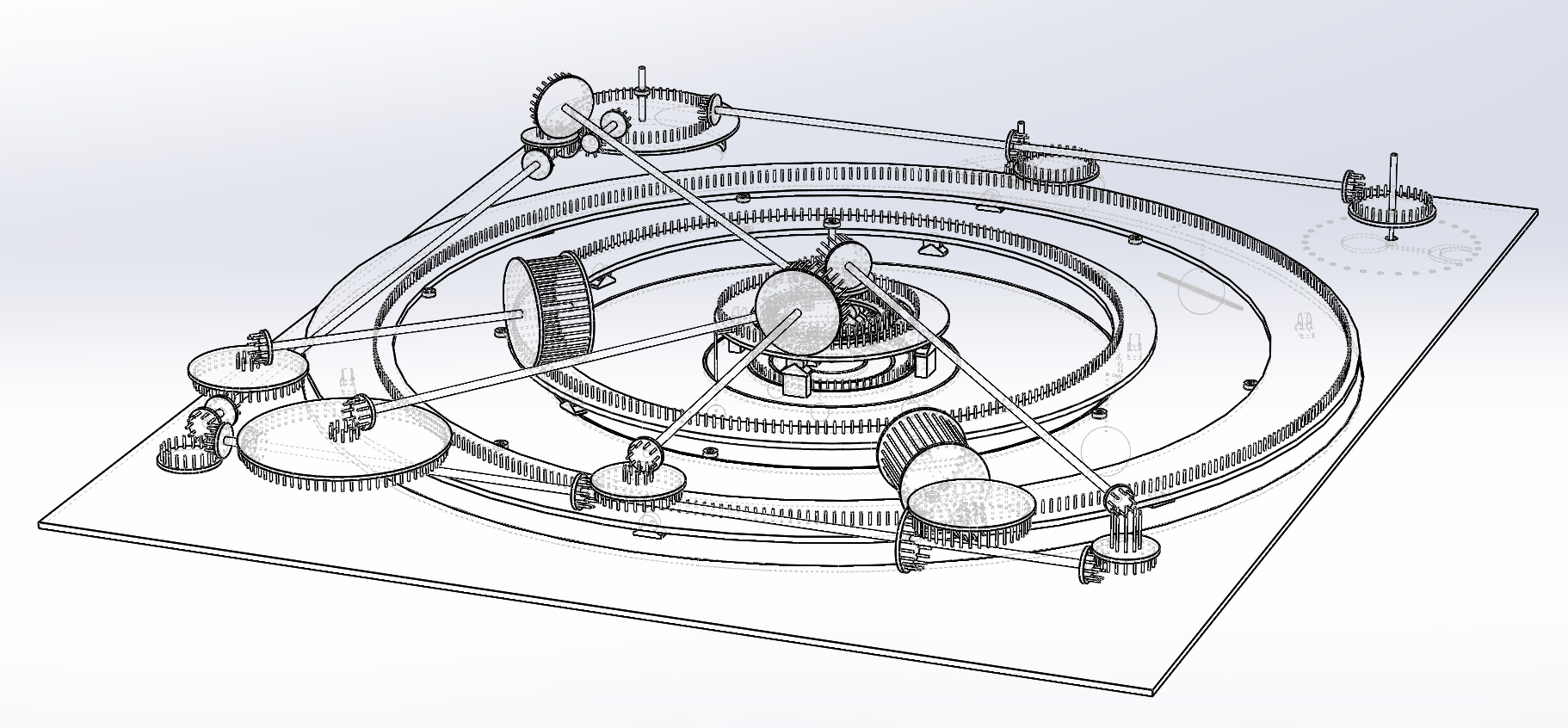

En dat gaat alleen maar goed als de as van het aandrijvende tandwiel horizontaal loopt en niet onder een hoek zoals bij mijn voorgaande ontwerp. Maar het is gelukt en dankzij Mauzer krijgt mijn planetarium dus planeetbanen waarbij rekening wordt gehouden met de variatie in omloopsnelheid.
Zeer zeker. Tegenwoordig kun je alles gewoon op internet vinden. In zijn tijd heeft hij veel meer zelf moeten uitwerken. Eise heeft het trouwens grotendeels op een andere manier opgelost. Hij heeft de cirkelbanen in zijn planetarium verschoven, zodat de zon steeds in het focal point van de betreffende baan ligt. Je ziet dat hieronder duidelijk voor jupiter. Op die manier hoef je verder geen correctie meer toe te passen.
Nee, ik print onderdelen uit op ware schaal om te testen. Het planetarium wordt welliswaar best groot, maar de tanden hebben bijvoorbeeld maar een diameter van 3 millimeter (2 millimeter voor de baan die de rotatie van de maan aanstuurt). Verkleinen is dus eigenlijk ook geen optie.
Bijzonder veel waardering dat je dit zo hebt uitgezocht en verwerkt. Erg leuk. Met name voor Mercurius zal het veel uitmaken, maar vooral dát er rekening mee gehouden wordt is prachtig.
Erg leuk, en mooi om de andere enthousiaste reacties hier te lezen.
Leuk idee, maar dat gaat hem denk ik niet worden vanwege tijdgebrek. Ik zal waarschijnlijk wel op den duur een website maken waarop ook wel filmpjes zullen komen van het systeem in werking.
Het idee is erg leuk, omdat het relatief eenvoudig is, en elke avond gesynchroniseerd wordt.
Hoewel… eenvoudig:
“The first step in building your own Planet Spinner is easy and fun! Simply grab a laser cutter”
Zelf heb ik niet eerder met een laser cutter gewerkt.
Het idee dat de planeten niet echt draaien, maar in de avond op juiste plek gezet worden, is een creatieve oplossing, maar anders dan @JeR en andere planetaria hebben.
Geweldig leuk topic!
Ik ben wel zo vrij even MDF af te raden. Dat materiaal is zo gevoelig voor vocht dat je na verloop van tijd bubbels, slapte en kromming krijgt.
