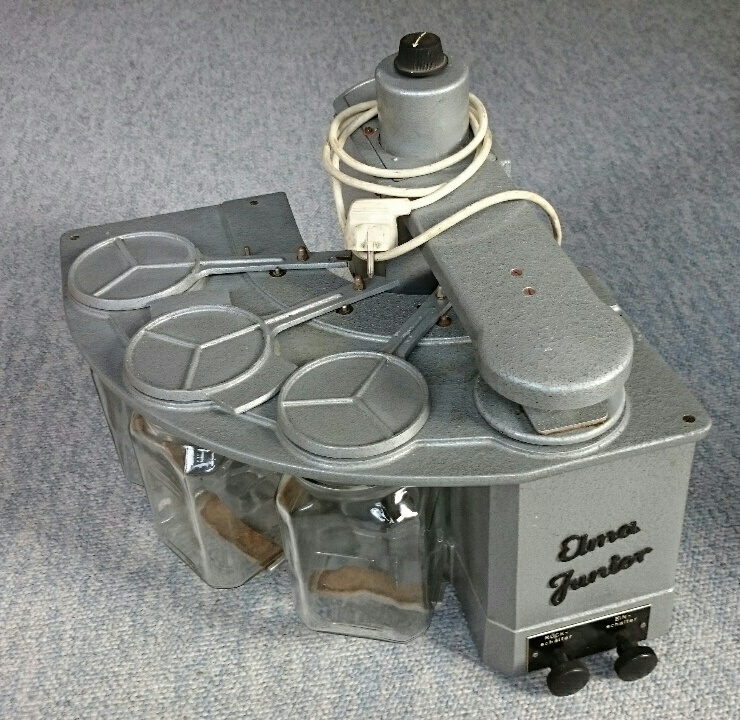

Ik heb een tijdje geleden een werkplaats gekocht met daarin een Elma Junior WE. De Junior was de allereerste gerobotiseerde schoonmaakmachine, als in, je zet er een mandje in met onderdelen, je zet hem aan en daarna gaat deze geroteerd door schoonmaakvloeistof, twee spoelbaden en vervolgens gedroogd en dat volledig automatisch. Ontworpen in 1958, maar qua engineering zo mooi dat het een schande zou zijn om deze niet weer te reanimeren.

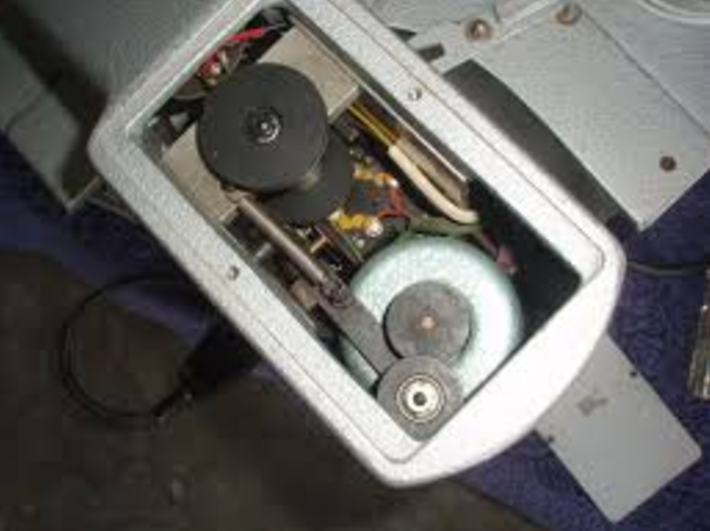

Ik heb ondertussen al twee snaren vervangen om de aandrijving weer compleet te maken, maar nu loop ik tegen het volgende probleem aan. De elektromotor werkt met een wiel dat tegen een ander wiel aan loopt waar de snaar aan vast zit, zie de twee wielen onderaan in het midden op de foto.
Sorry ; Ik heb werkelijk waar geen idee, wat het is of hoe ik je kan helpen.
Maar ik zie al te graag een filmpje verschijnen hier als je hem eenmaal weer aan de praat hebt
Als ik het goed begrijp āsliptā de electro motor op tweede wieltje? Hoort hier ook geen snaar omheen of zitten die twee echt tegen elkaar aan?
Edit:
Je kan is proberen een klein elastiekje erom te doen (zoān loom dingetje). Anders even naar de schoenmaker en een stukje rubber vragen of een binnenband van een fiets, op maat knippen en erin lijmen.
Of een ringetje kopen natuurlijk maar das niet zo leuk he
Ze zitten dan inderdaad tegen elkaar aan, als ik het wieltje er tegenaan druk dan draait deze ook maar met enorme herrie. Ik denk dat het met elastiekjes ook zou kunnen werken maar ik neem aan dat dit niet blijft zitten.
Dat is inderdaad misschien een idee, en dan gewoon meerdere ringen op een rij zodat het niet gaat schuiven. Ik vraag me dan alleen af of die ringen dan niet gaan slippenā¦

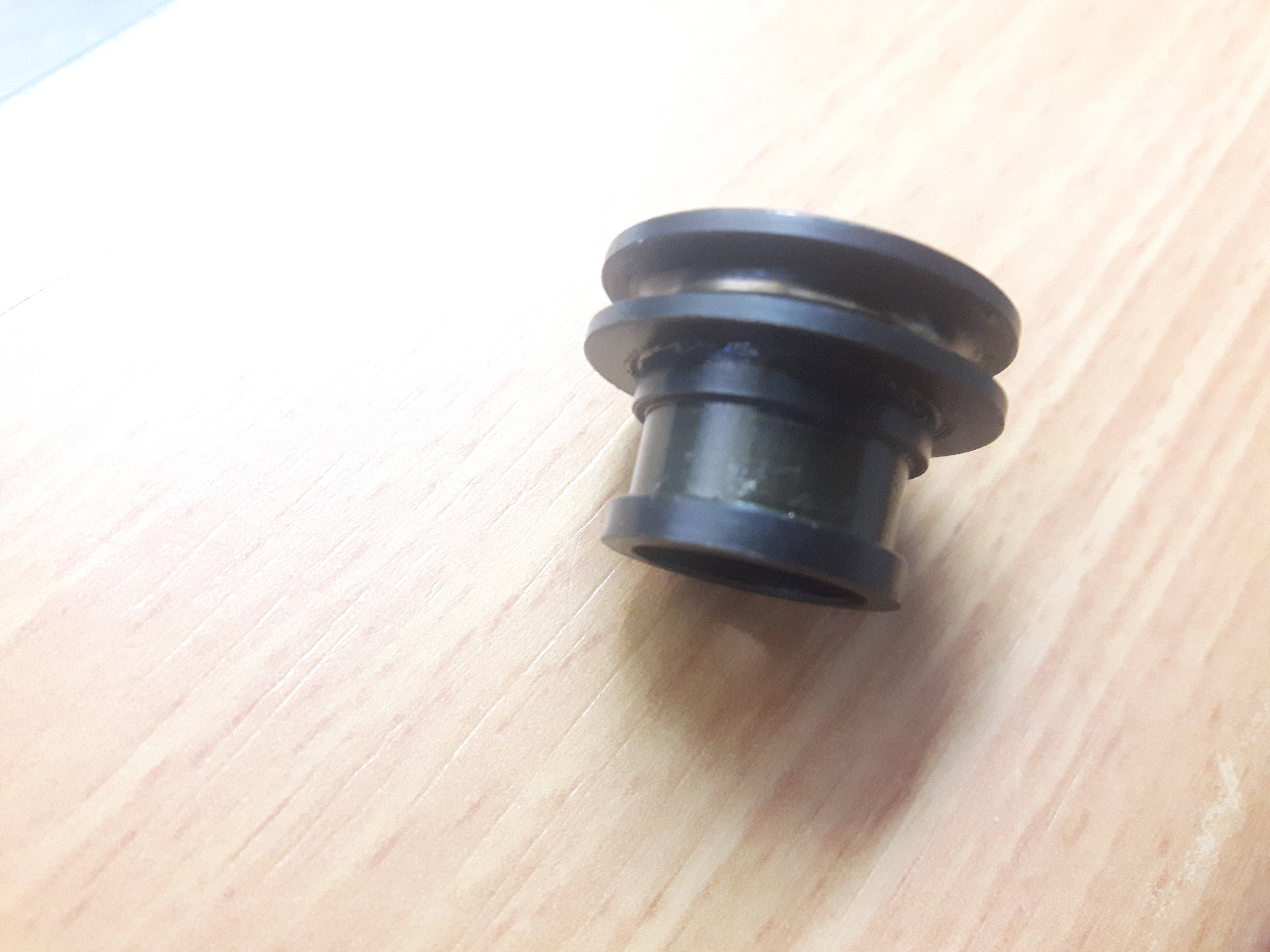

Het ziet er uit als een simpele vorm maar het geheel is compleet van metaal en bevat ook een kogellager, dus 3D printen gaat hem denk ik niet worden. Maar bedankt voor de tip.
wat @lassale al aangafā¦ een āo-ringā je kunt eens bij een āhydrauliekboerā naar binnen stiefelen, of bij een autogarage, of een motorzaakā¦ grote kans dat ze daar een passend ringetje hebbenā¦
'k had in ItaliĆ« met mijn motor ooit een versleten o-ring in mijn koppeling, die het dus niet meer deedā¦ nou enā¦ ik schakel zonder, alleen bij stoplichten is het lastigā¦ optrekken op de startmotorā¦ āhybrideā dusā¦ in Bolzano gewoon bij een Hydrauliek groothandel naar binnen gestiefeldā¦en 10 minuutjes later zat de boel weer in elkaar en kon ik doorā¦
Wat ook nog een optie isā¦ āaandrijfsnaarā dat is rubbersnoer waar men aandrijfsnaartjes voor draaibankjes van maaktā¦ 't spul kun je zelf lassenā¦ door de eindjes te smelten en tegen elkaar te drukkenā¦ kun je ook de andere snaren opfrissenā¦
Iāve just bought an Elma Junior that needs refurbishment.
It was not working properly, all belts were missing and I think the flywheel was also not in the right position. It was dirty, so I disassembled the machine, I will start the assembly soon.
Have you also disassembled the machine during your renovation?
Can you recommend something that I should aware, etc?
I see the largest beltās position and a smaller one also but the rest.
Can you share photos of the location of the belts?
Actually the problem was not with the motor but a relay. I was lucky and found a used one so I gave it a chance.
So after the replacement the machine started to work.
So the remaining thing I have to understand :
how the re-winding mechanics work. There is a bar that I should find out how to adjust. Iām not sure if the machine is smart enough to remember the working minutes. I could make it to re-wind itself into a mid position.
second thing i donāt understand is that in some stages the basket is not spinning. E.g. when it changes baskets. How the machine turns off the spinning. I see that I will need 2 belt to make everything work. There is a āgearā that is connected to the engine and to the basket. Somehow it can drop the belt that is connected to the engine.
Hi Rolius,
You asked me a question on Forum A Montre.
The rewinding of the junior Elma is done by hand, pushing the head from right to left above the first jar.
I donāt understand your second question.
When the basket moves from one jar to the next, the basket doesnāt spin.
The process ends when the basket gets out of the last heating ājarā
Here is mine, a little bit different.
BD
Hu Brunod,
Thanks for your message. Unfortunately I didnāt have enough privilege to reply to your pm.
Regarding to my second question.
When the motor works, it drives the main movement and spins the basket in the same time.
At a specific position the basket is not spinning but the main movement is working (motor works).
Somehow i that position the basket spinning is switched off and this is the thing i need to figure out.
