Seiko LM 5606 met quickset problemen

Enige tijd geleden kreeg ik een Seiko LM 5606 van @Gary1988 ter reparatie aangeboden.

Daarvan werkte de quickset van de dag en datum niet meer.
Dit is een veel voorkomend probleem met deze uurwerken.
Het zijn plastic wieltjes en deze gaan na verloop van tijd kapot.
Er kan een nokje afbreken, maar meestal barst het naafje van de ster zelf.
Het heeft dan geen grip meer en draait door.

Ongeveer een jaar geleden had ik een paar van deze stalen wieltjes gekocht met het idee om een LM van mijzelf met dezelfde kwaal te repareren.
Om een of andere reden kwam het er niet van, teveel andere projecten en nog meer excuses.

Maar daar was dus opeens de LM van Gary1988 en nu kon ik aan de bak.
Toch wel enigszins gespannen (zou het wel lukken?) aan de klus begonnen.
Excuses voor de slechte foto’s, maar ik heb de aandacht toch maar het meeste op het werk gericht. :blush:
Eerst maar het uurwerk uit zijn behuizing gehaald.

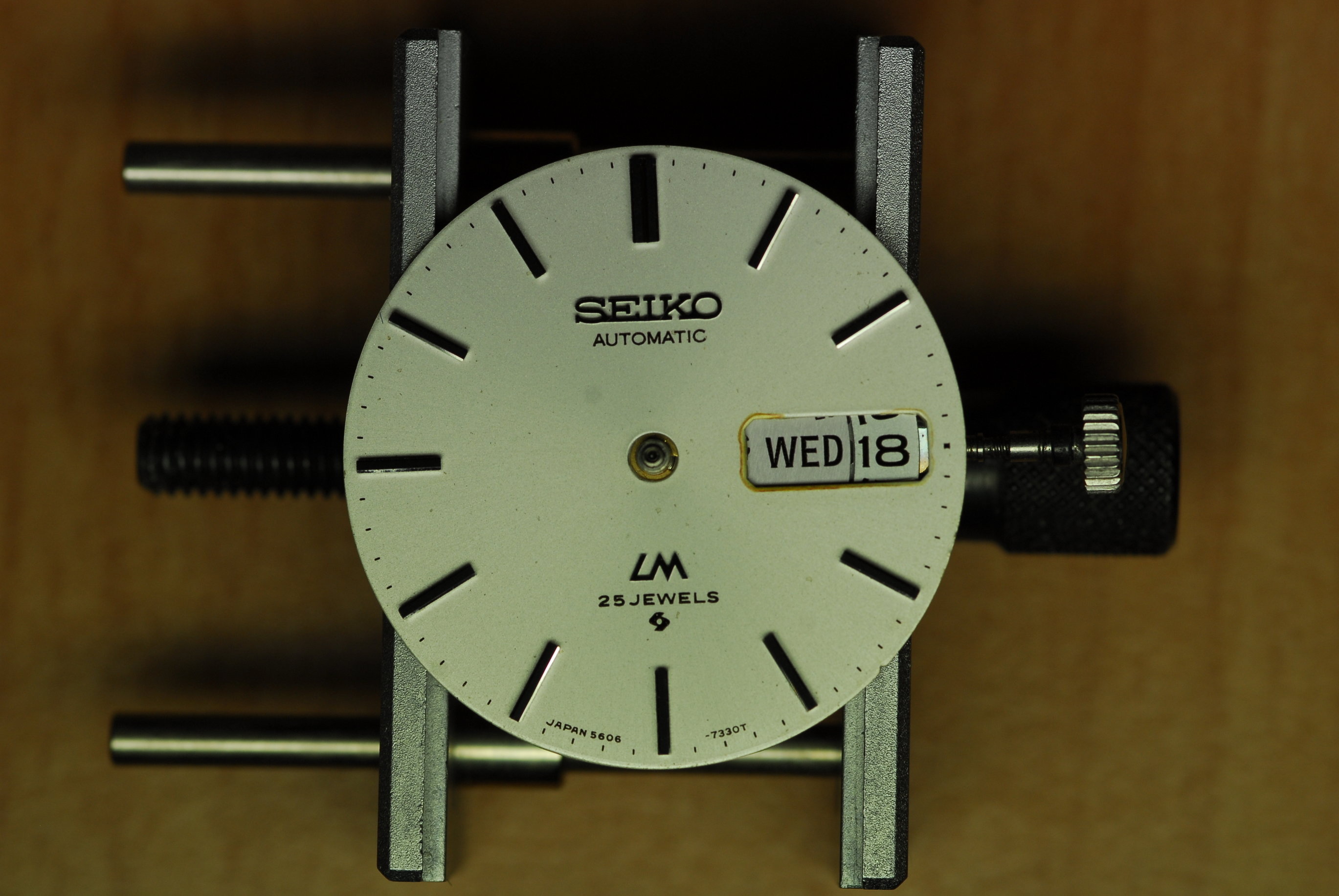

Ook het datumvenster ontbreekt. Daar heb ik er nog een van, dus monteren we dat later wel.

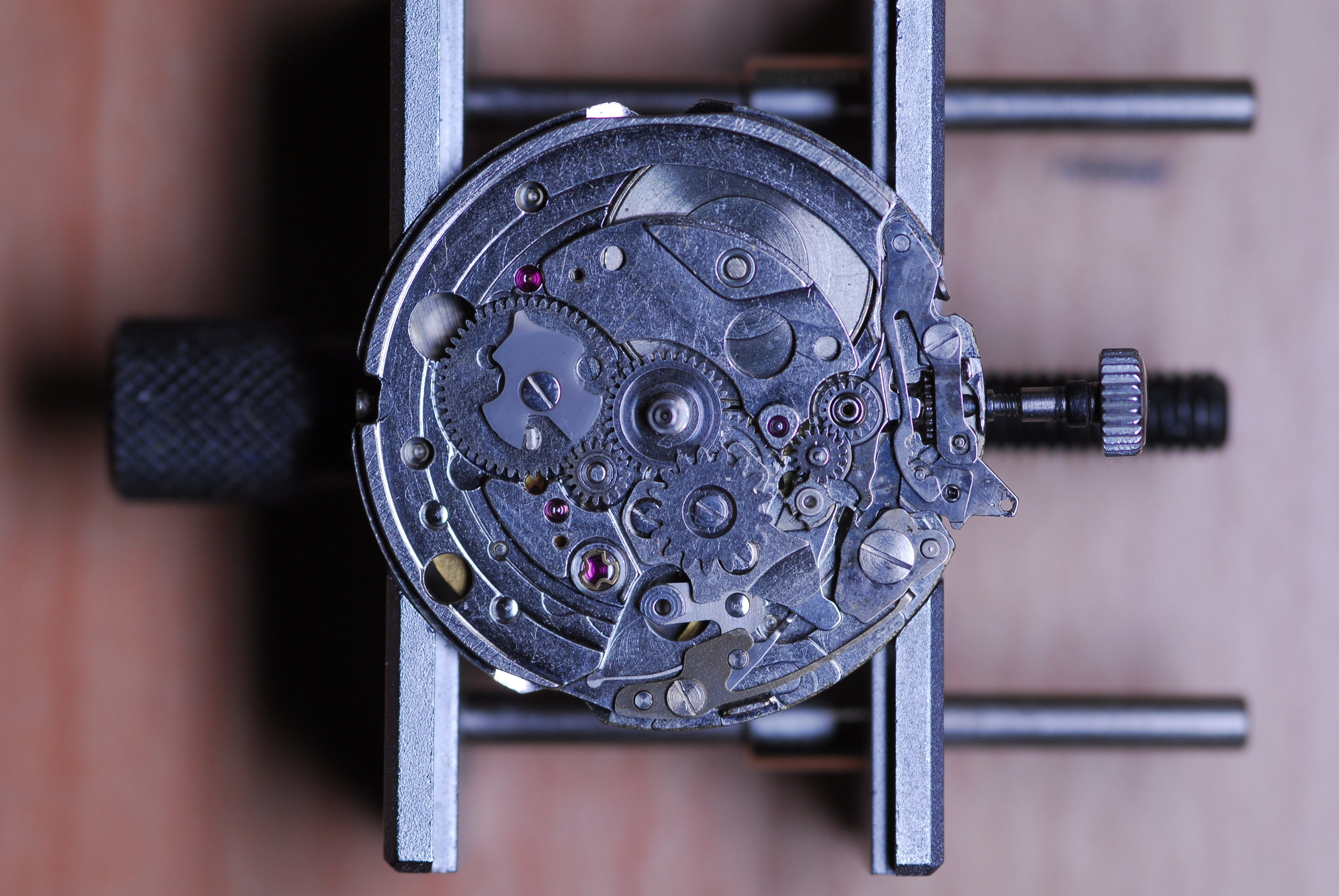

Na het demonteren van de wijzers en wijzerplaat is het binnenwerk goed zichtbaar.

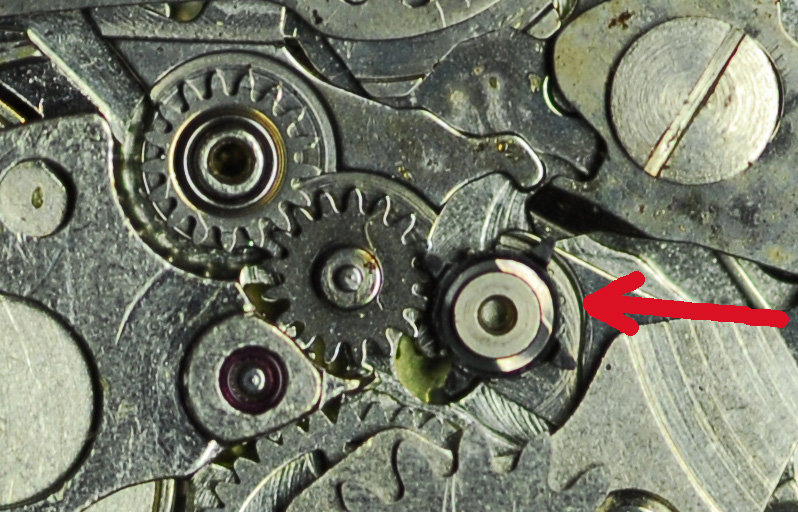

In de vergroting zien we de boesdoener zitten.

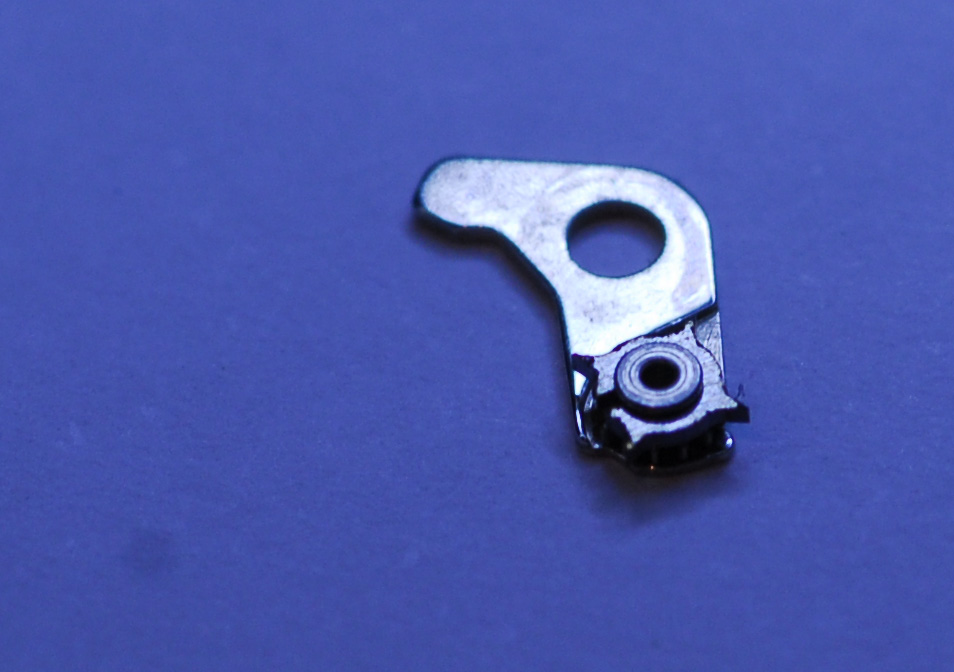

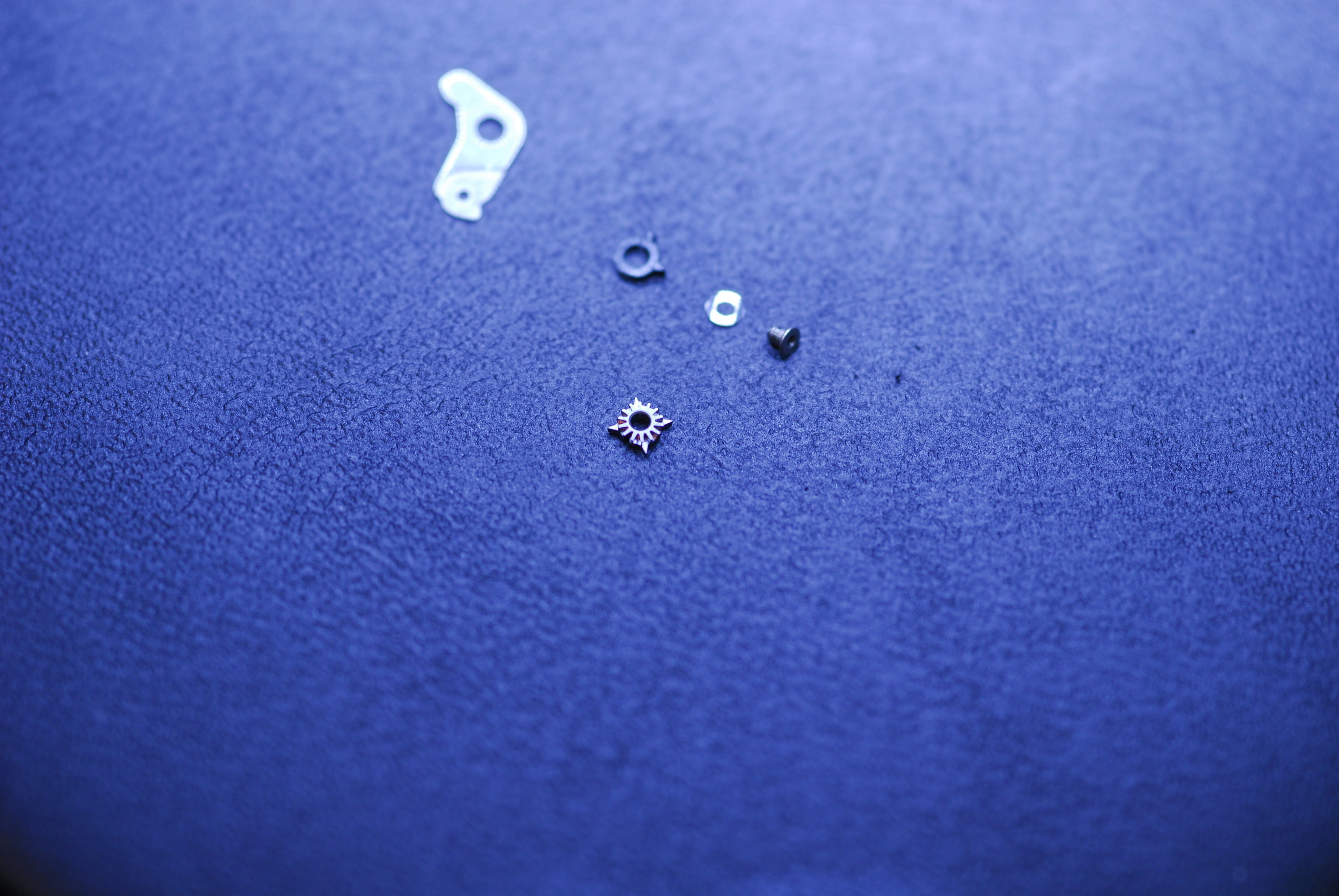

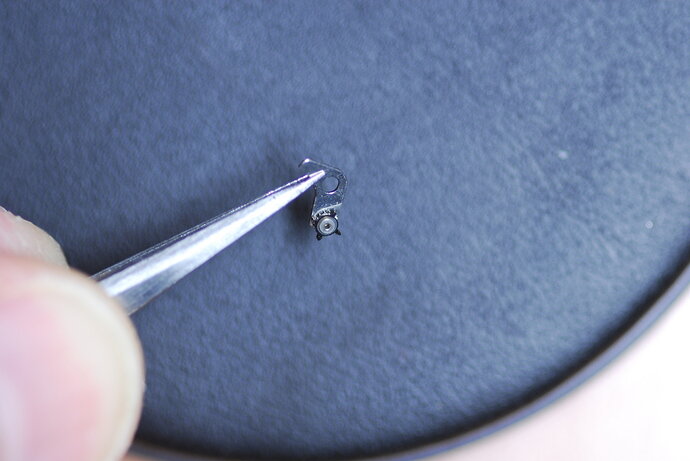

Na demontage van alle onderdelen is dit het mechaniekje waar de quickset ster op zit.

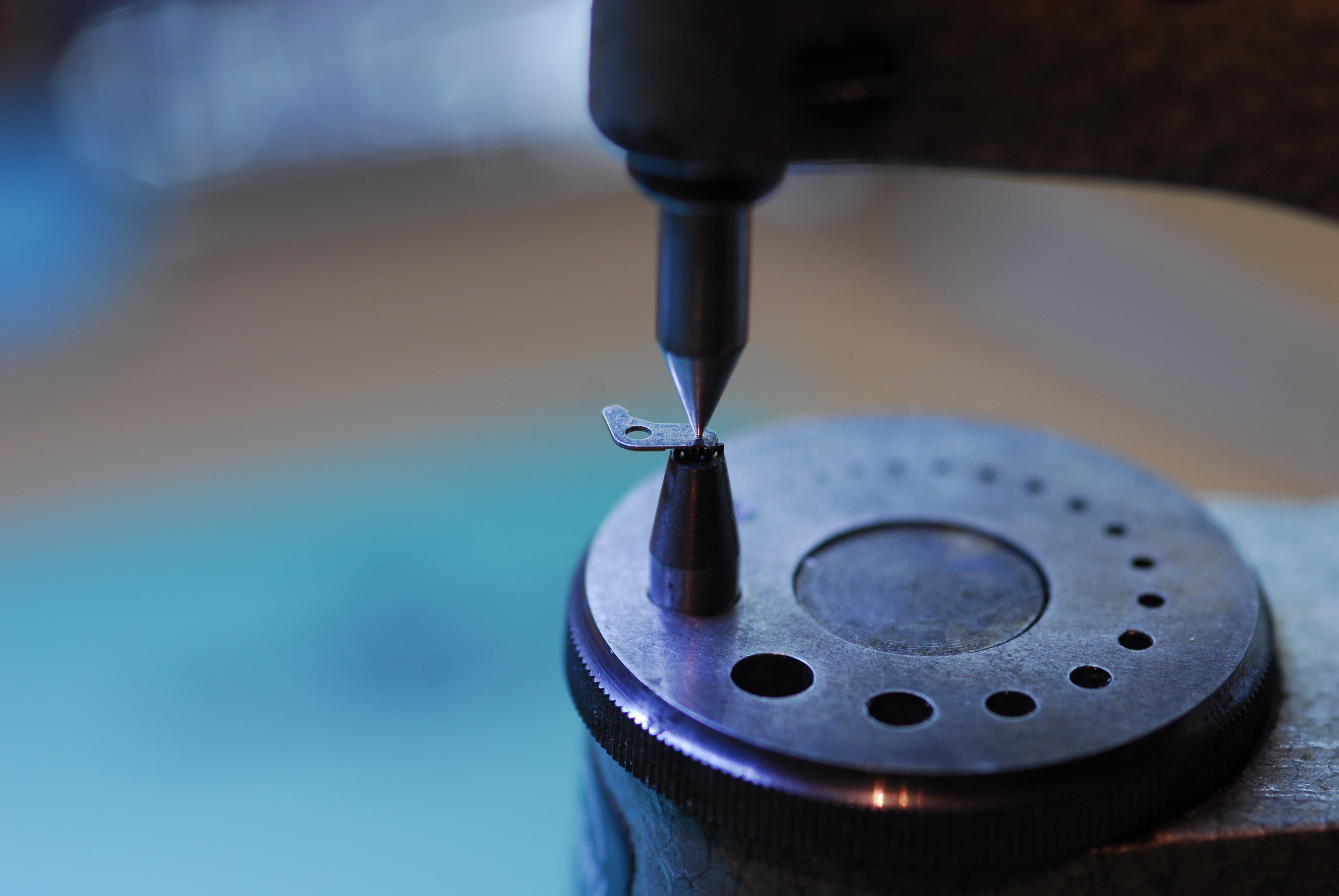

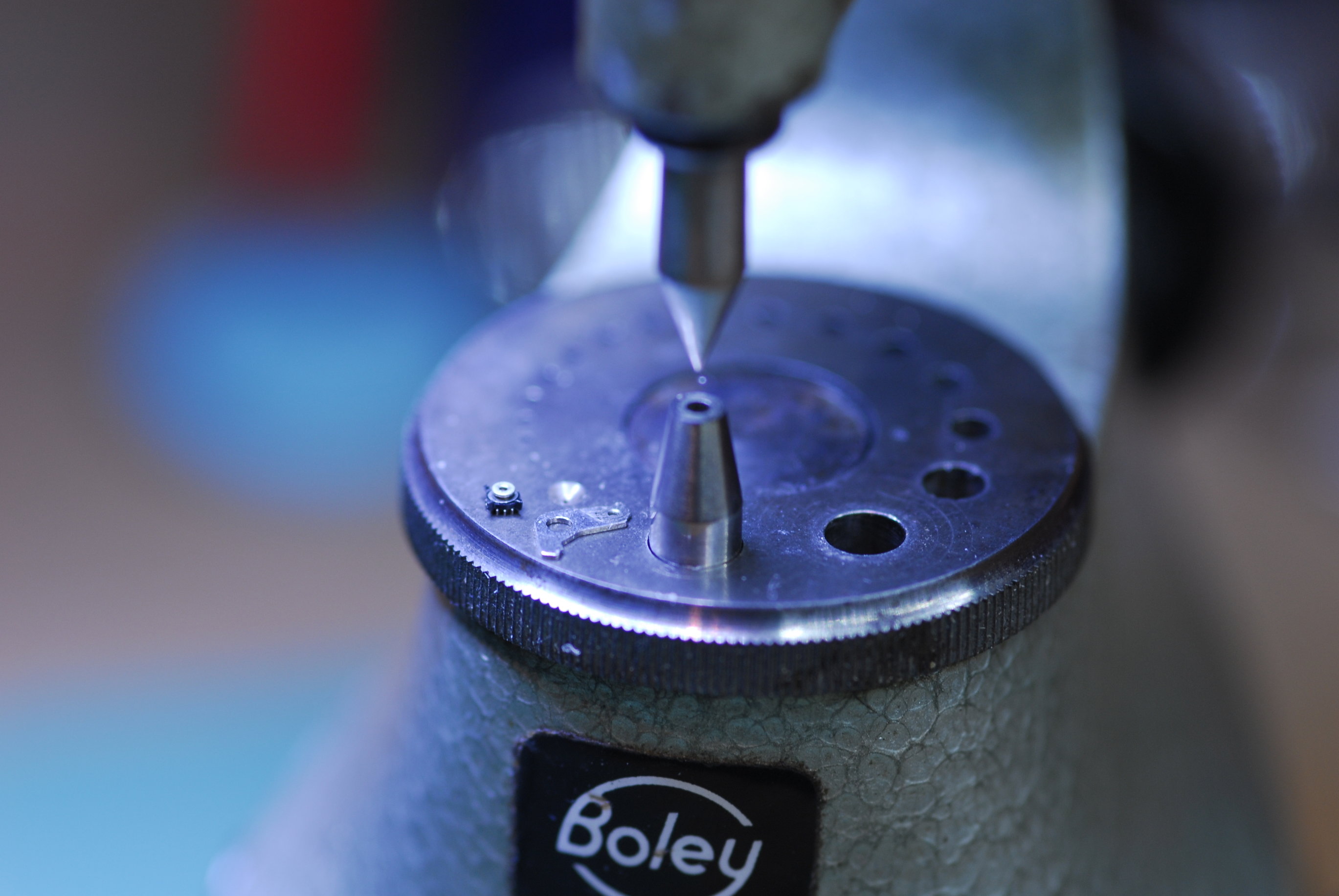

Nu moest het mechaniekje in de Triebniet geplaatst worden om het asje, wat e.e.a. bij elkaar houdt, er uit te persen.

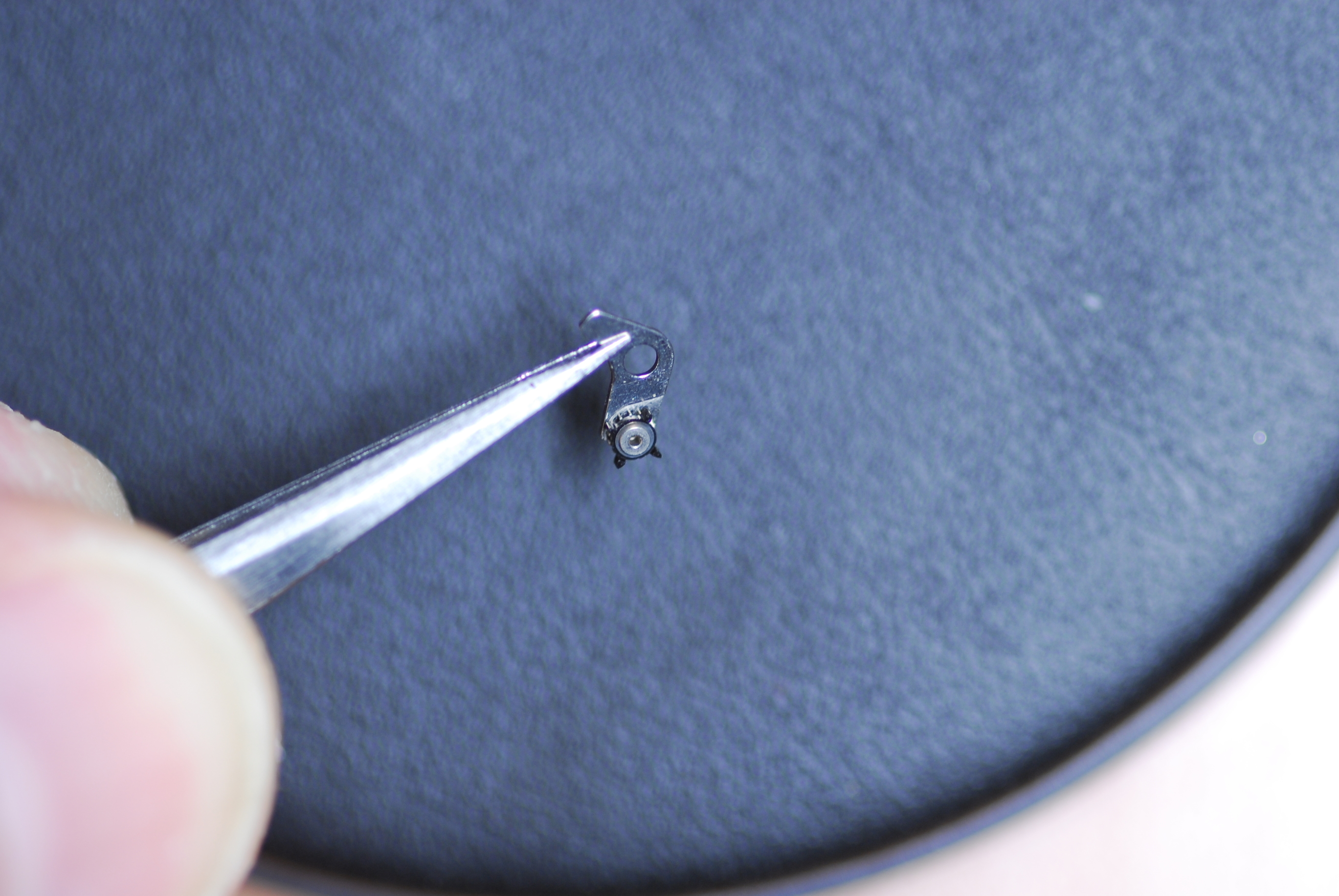

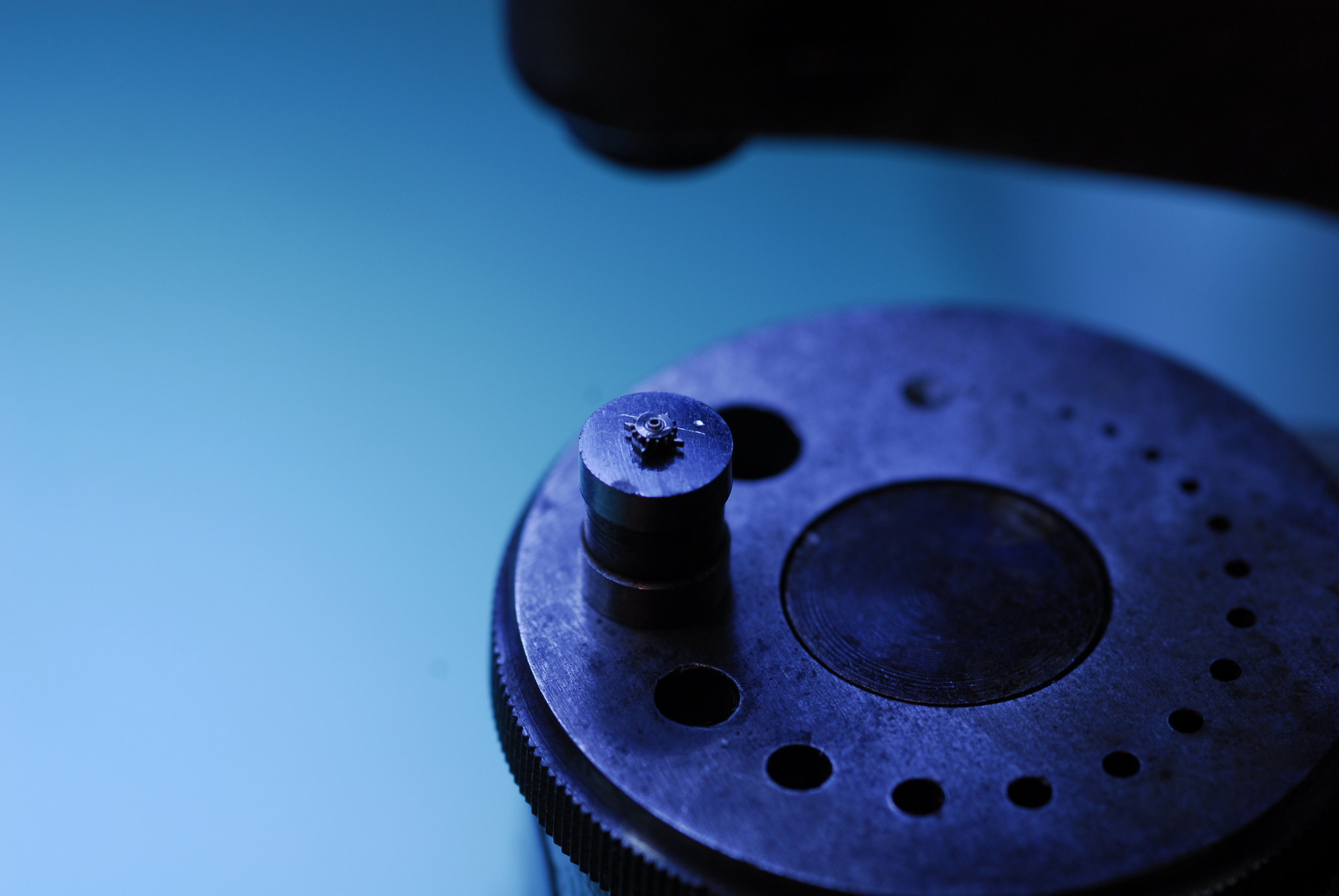

En de nieuwe ster moeten we nu weer monteren.
Dat is best een gepriegel, maar uiteindelijk wint de aanhouder.

GELUKT!!

Na het gehele uurwerk geserviced te hebben, is de nieuwe quickset ster goed zichtbaar in het uurwerk.
Datum en dag verstellen gaat weer als nieuw.

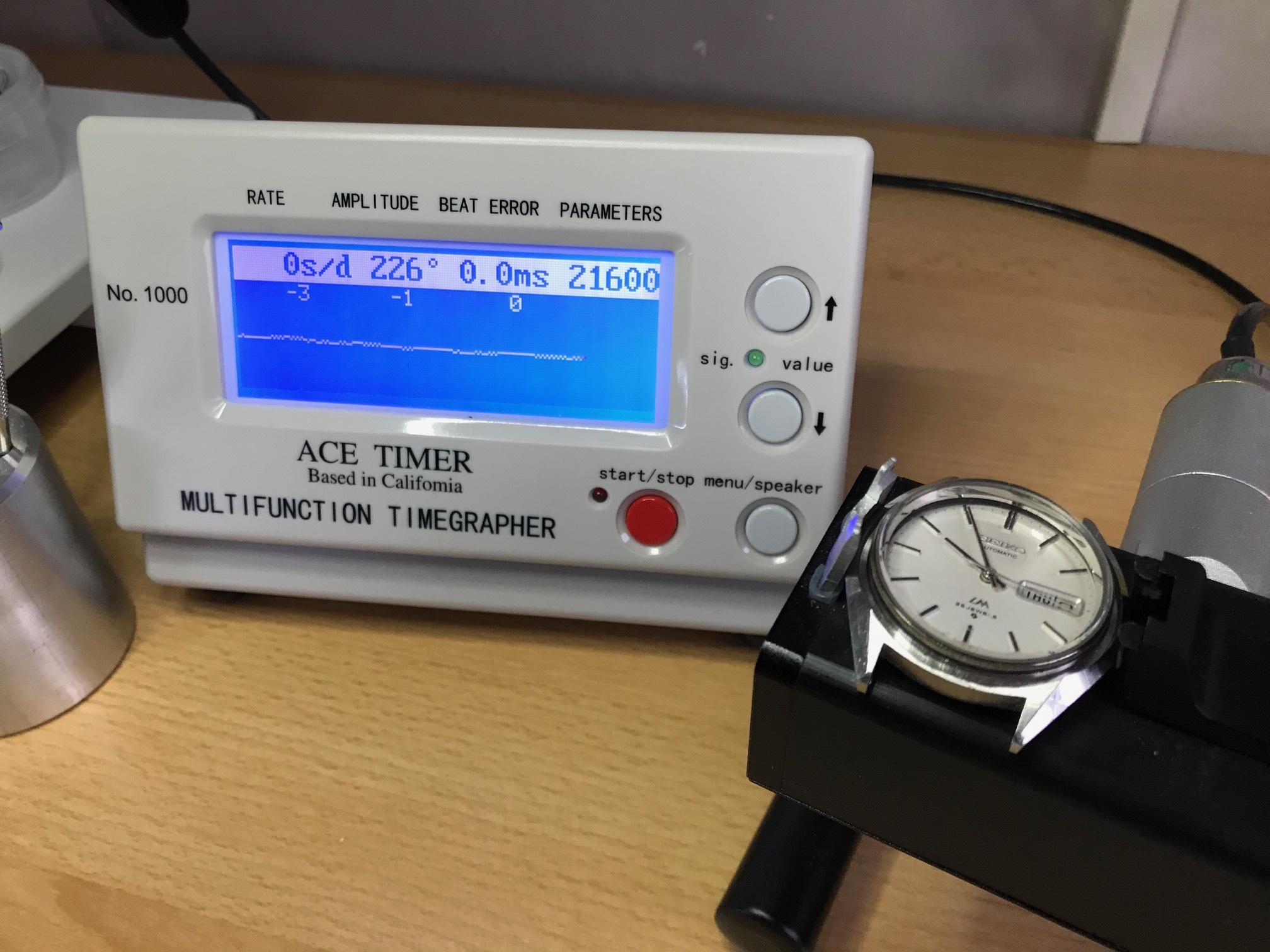

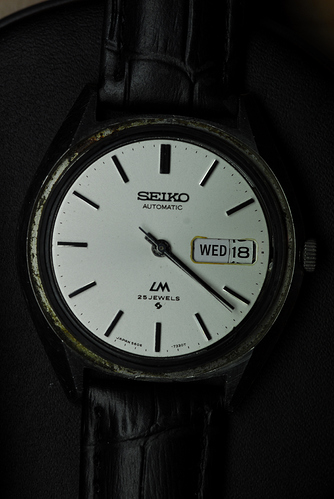

Na de gehele montage en afstelling het uurwerk op de Timegrapher gelegd en gefotografeerd.

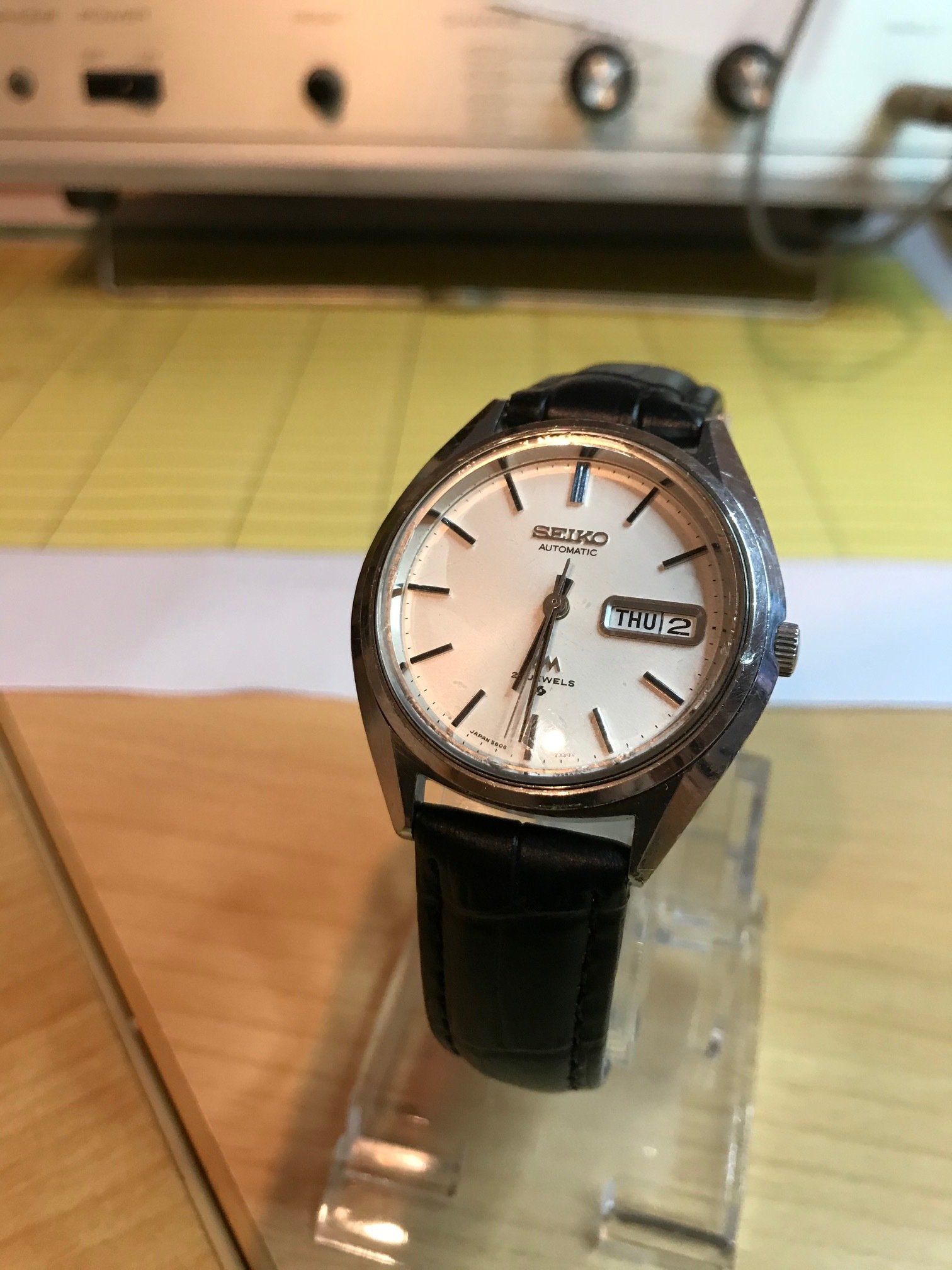

Ook het datumvenster gemonteerd, staat weer veel beter.

Bij het bekijken van de foto schrik ik toch wel een beetje.
Ligt de wijzerplaat nou zover van de binnenring, dat kan toch niet?
Nee, gelukkig niet. Het is het effect van de slechte belichting.
PFFFTT!!
Eind goed, al goed.

Nogmaals excuses voor de mindere foto’s, maar fotograferen is ook een vak!
Gary1988 bedankt voor het vertrouwen en jullie bedankt voor het lezen.

27 likes

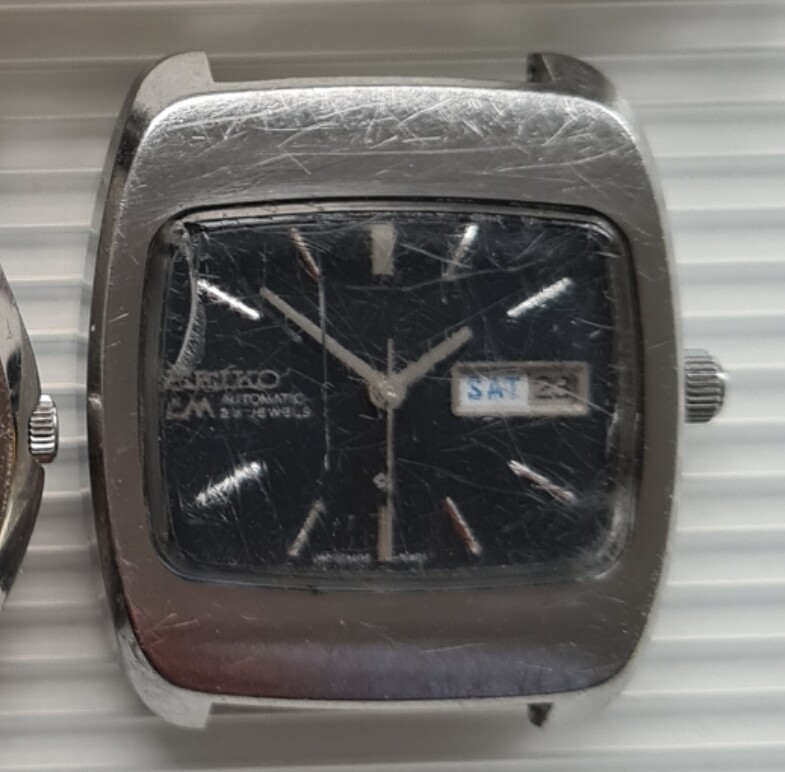

Nou laat ik nu net een LM met hetzelfde probleem in de blauwe hoek hebben staan. Ik zal bij de verkoop de tip geven dat @Aad57 er wel raad mee weet. Mooi werk, ongelovelijk!!!

2 likes

Volgens mij heb je daar het glas er nog los op liggen, de bezel zit er ook nog niet op. :wink:

Mooi project, dank voor het delen. :+1:

1 like

Je hebt gelijk, maar in de haast vergeten dat nog te vermelden in het verhaal. Stom. :frowning:

1 like

Ik vind het knap als je dit kan.

Dat gepriegel daar word ik hyper van…:shushing_face:

2 likes

Ik weet weer waar ik mensen met Seiko’s heen kan sturen! :wink: Top gedaan.

1 like

Ben je gek, leuk verhaal. Niet elk detail is belangrijk :wink:

1 like

blijf het knap vinden dat gepriegel :+1::+1:
