Na twee eerdere succesvolle pogingen ben ik weer gestart om een nieuw DIY horloge te produceren.

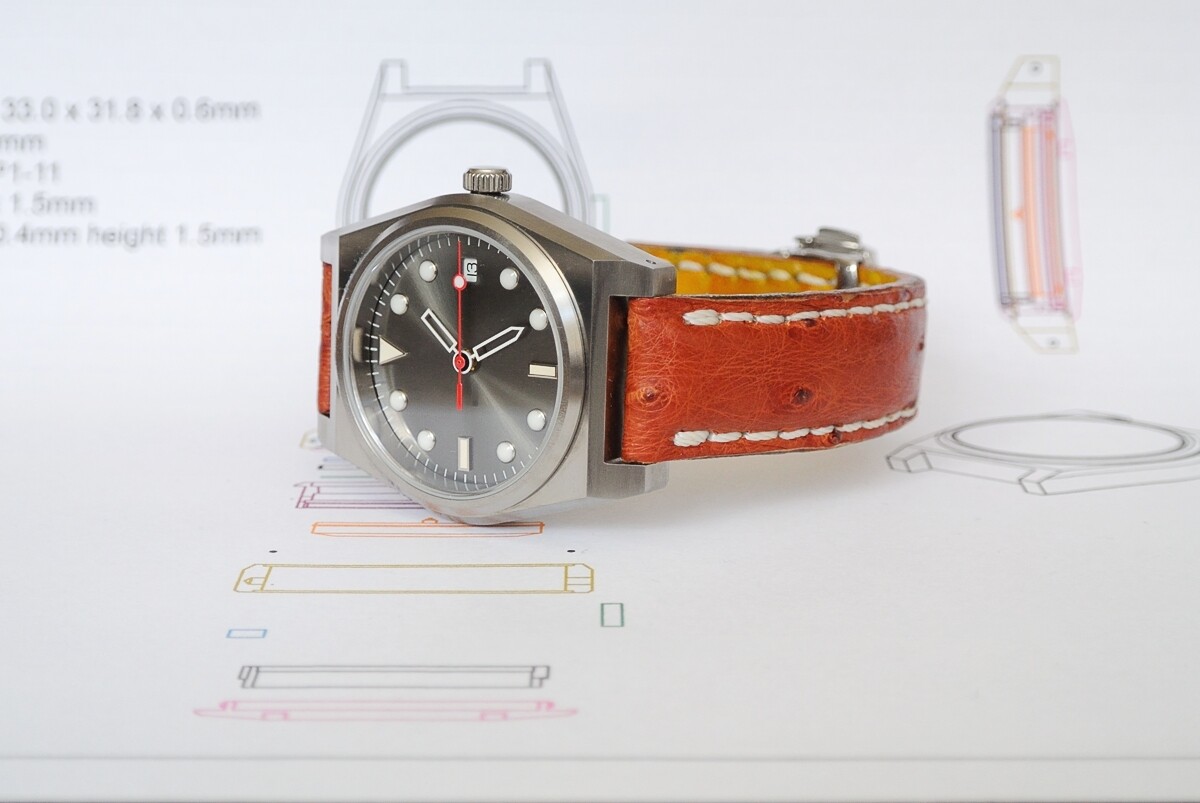

In april 2021 ben ik geëindigd met een tweede horloge uitgevoerd met een titanium kast, een STP 1-11 uurwerk, saffier glas met ar-coating, een schroefkroon, een grijze sunburst dial en wijzers van @Jero1.
Dit horloge draag ik nu bijna twee jaar heel regelmatig. Aanvankelijk had ik wat problemen met de schroefkroon. Nadat ik de kroon en tube had vervangen voor een zwaarder exemplaar, functioneerde deze perfect. Het uurwerk heb ik afgelopen jaar een servicebeurt gegeven en deze loopt uitstekend.

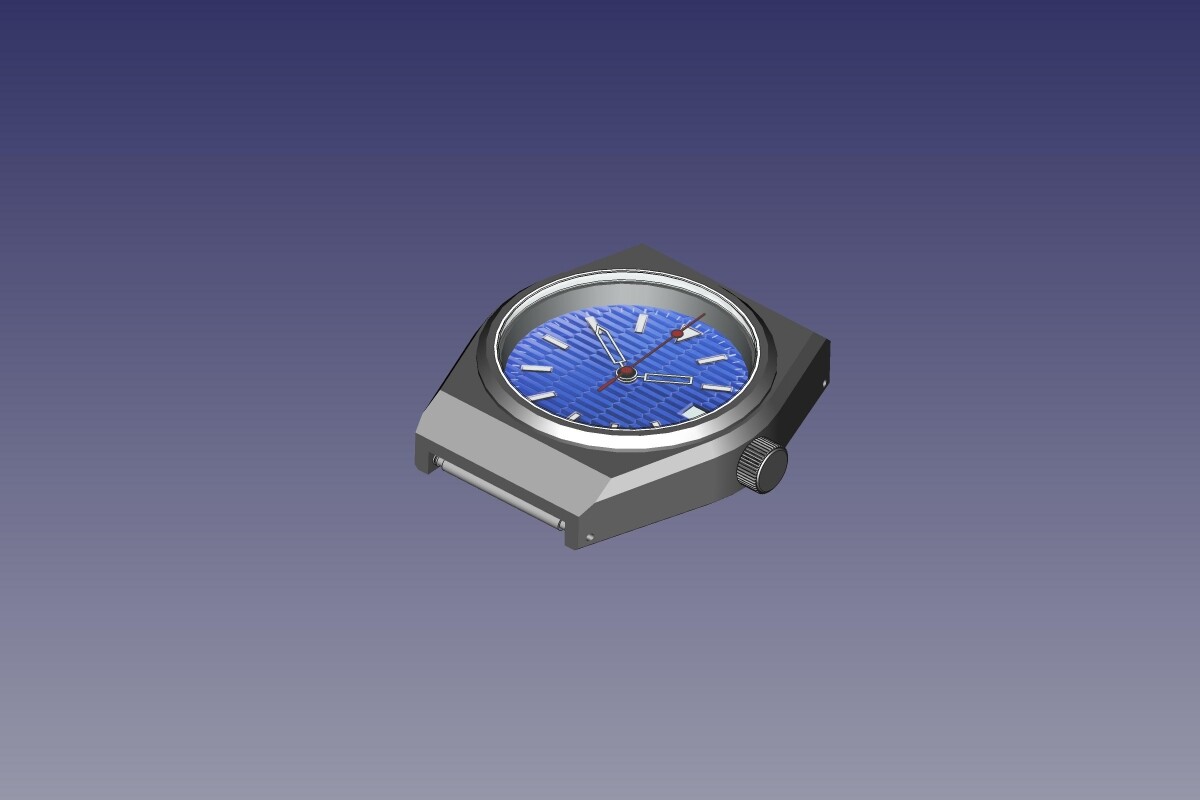

Het derde horloge moet er ongeveer zo uit komen te zien:
Het wordt een titanium wigvormige kast met de bandaanzet onder de kast. Omdat het ontwerp modulair is opgezet heb ik alleen de kast module opnieuw moeten ontwerpen. De hele rest kan gelijk worden aan mijn tweede.
Dit keer ben ik van plan om een Sellita SW200 uurwerk te gebruiken. Dit is een meer gangbaar uurwerk dan de STP 1-11 en onderdelen zijn eenvoudiger te verkrijgen.

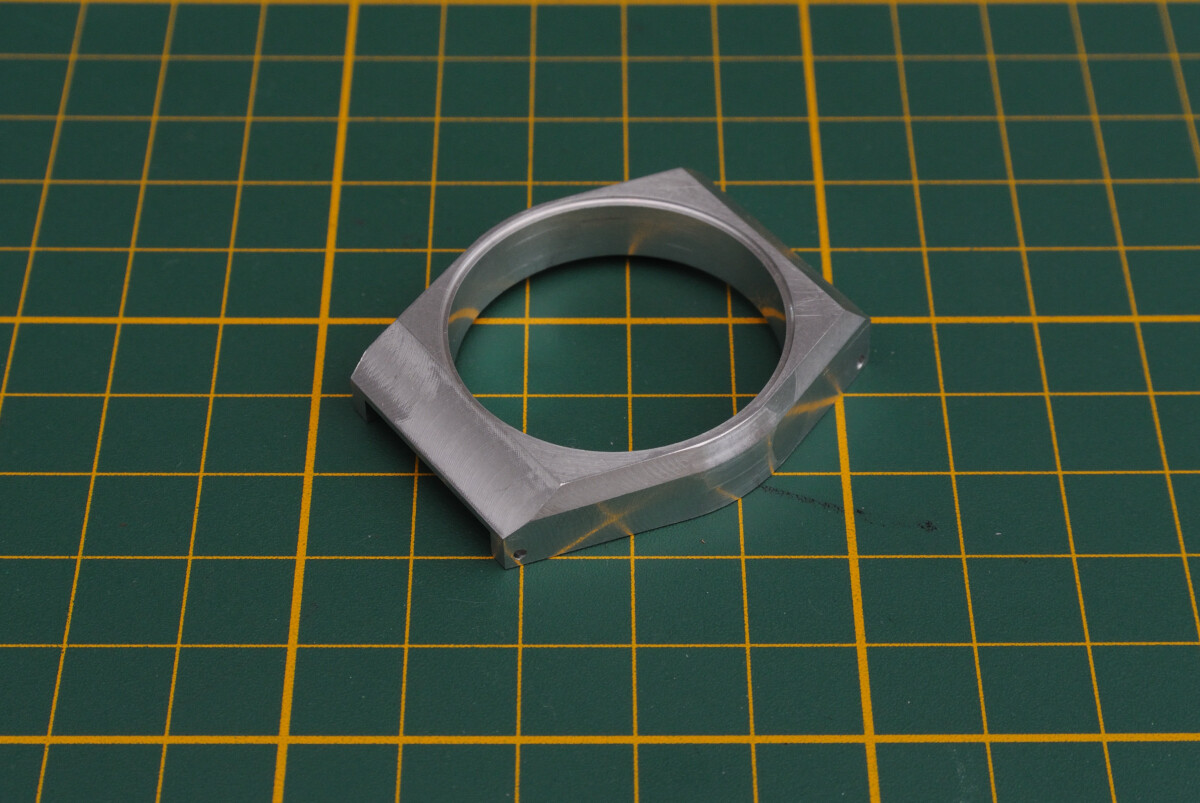

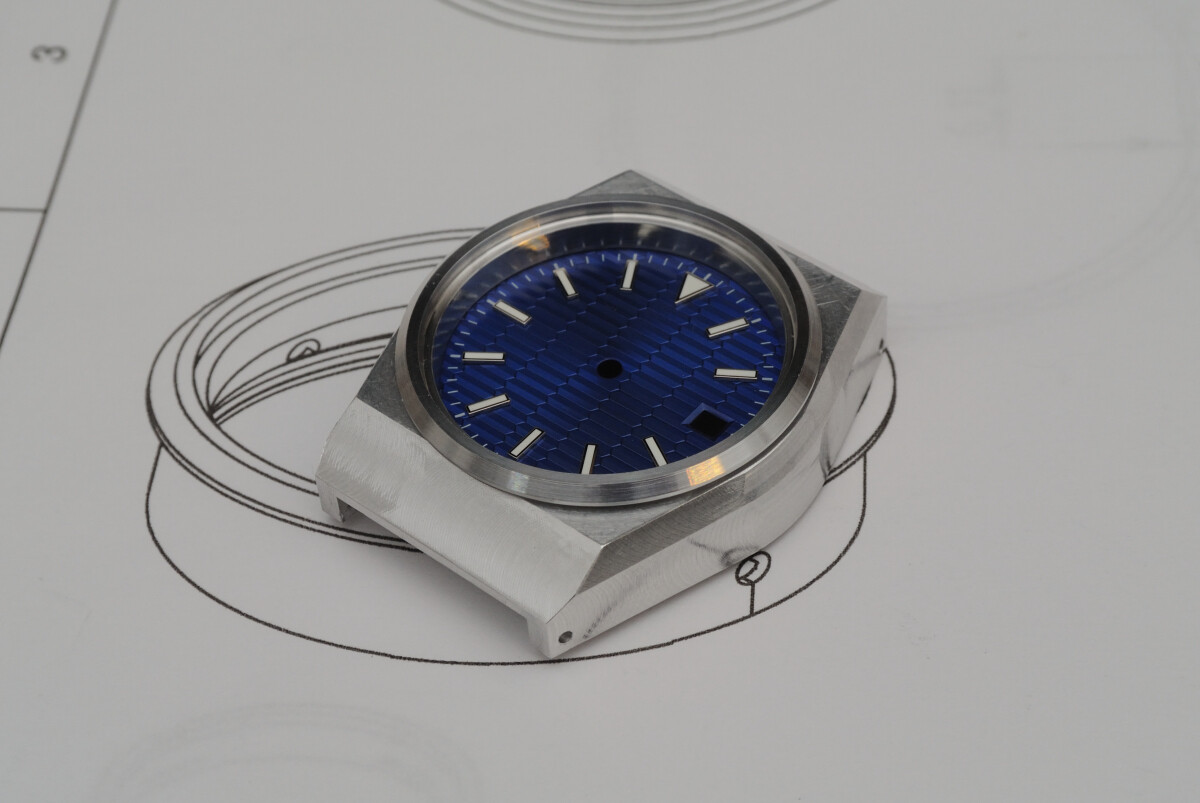

Ik heb inmiddels een productieproefje van de kast gemaakt om de produceerbaarheid en bewerkingsvolgorde te controleren. Dit is belangrijk omdat ik geen CNC machines heb en de draai- en freesbank handmatig moet bedienen.

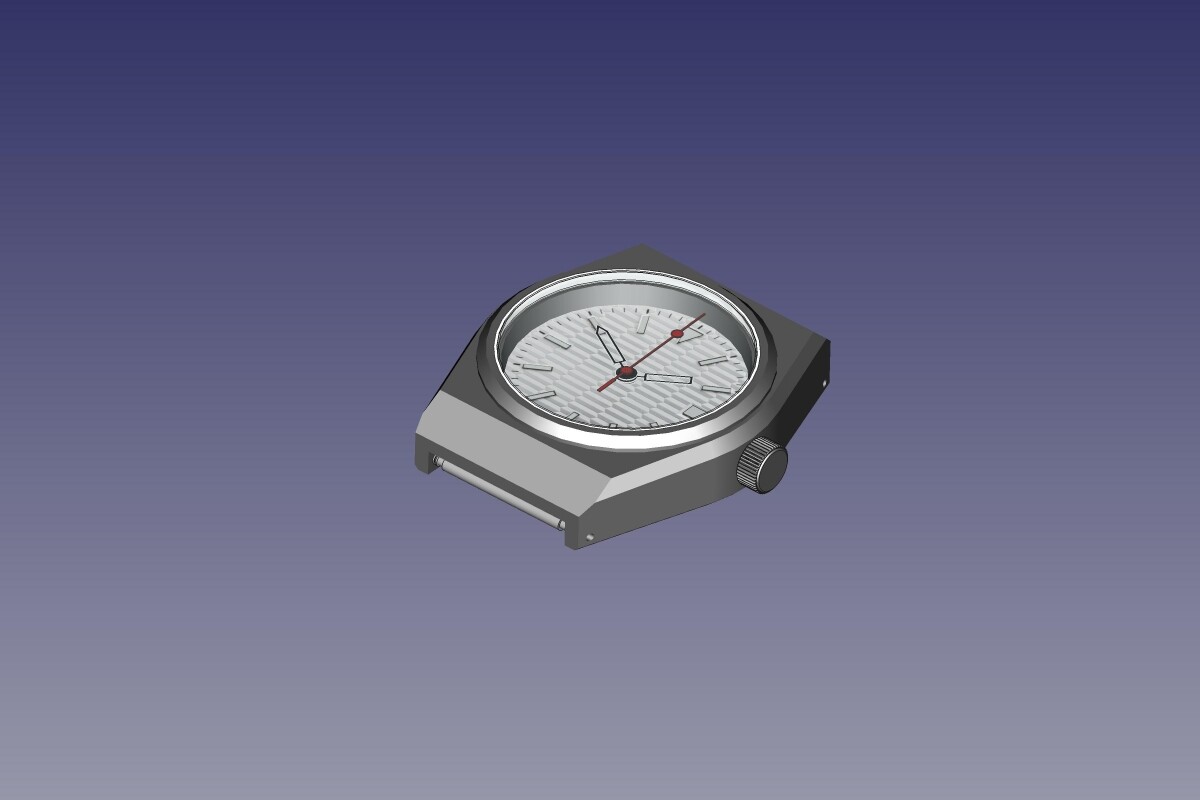

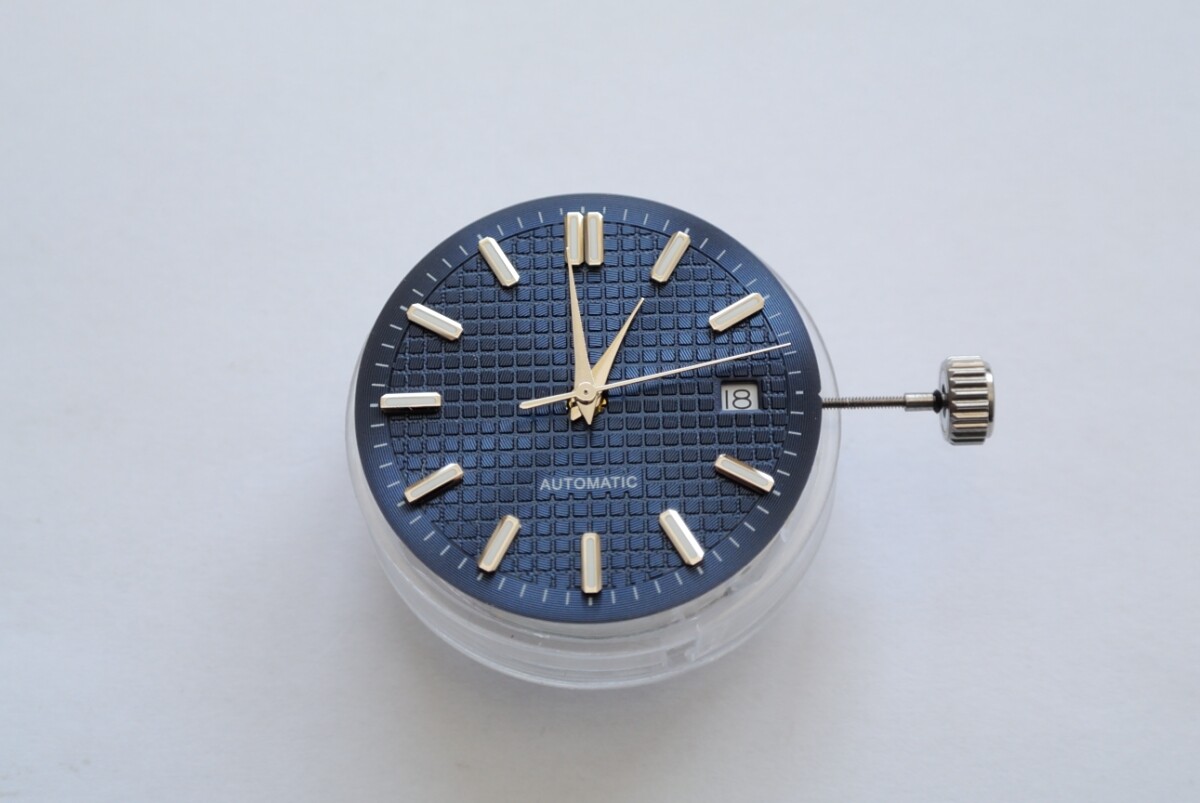

De laatste wijzerplaat is nogal slecht van kwaliteit en ik twijfel of het venstertje voor de dagaanduiding op de juiste plaats zit. De bovenste twee zijn niet helemaal naar mijn smaak. Misschien wordt het beter als ik ze in de werkelijke kast zie.
Het liefst zou ik de onderstaande gebruiken maar deze heb ik nog niet kunnen vinden in 28.5 mm.
Puur als hobby. Een serie gaat er niet komen maar dit zal vermoedelijk ook niet mijn laatste worden. De eerste drie lijken wel op elkaar. Ik denk al na over een geheel ander kastontwerp.
Ik begrijp niet helemaal wat je bedoelt? Bedoel je dat ik niet één van de alternatieve wijzerplaten moet kiezen of vind je het kastontwerp teveel op een Brunmontagne lijken?
Daar zitten wel mooie tussen maar er moet nog wel veel gebeuren voordat ze op een SW200 passen en voorzien zijn van dial markers en een dagaanduiding venstertje
Een geschikte en betaalbare wijzerplaat vinden blijft toch lastig. Ik begin langzaam te overwegen om zelf een wijzerplaat te maken m.b.v een blanco wijzerplaat waar ik dan zelf een patroon en markers op moet aanbrengen. Het liefst koop ik een set markers.
De wijzerplaat is een uitsnede van de navolgende foto. Deze heb ik jaren geleden gemaakt door een microscoop tijdens een materiaalkunde practicum bij de TH-Delft. Dan moet ik nog wel even nazoeken welk materiaal dit ook alweer was.
Ik ga verder zoeken naar een methode om de foto aan te brengen op de wijzerplaat en dan moet ik nog op zoek naar een set markers.
Als iemand hiervoor een tip heeft, dan houd ik mij van harte aanbevolen.
@Coosc ik heb ooit een keer een wijzerplaat gekocht op www.helenarou.com maar die website lijkt het nu even niet te doen. Misschien morgen eens kijken? Kwalitatief goede wijzerplaten maar ze lijken wel vaak op bestaande platen…
Ik heb met barboendel in het verleden contact gehad voor het printen van een custom wijzerplaat maar dat werd toch wel behoorlijk prijzig. We hebben het daarom verder niet vervolgd. Wel jammer want zijn platen waren wel erg mooi.

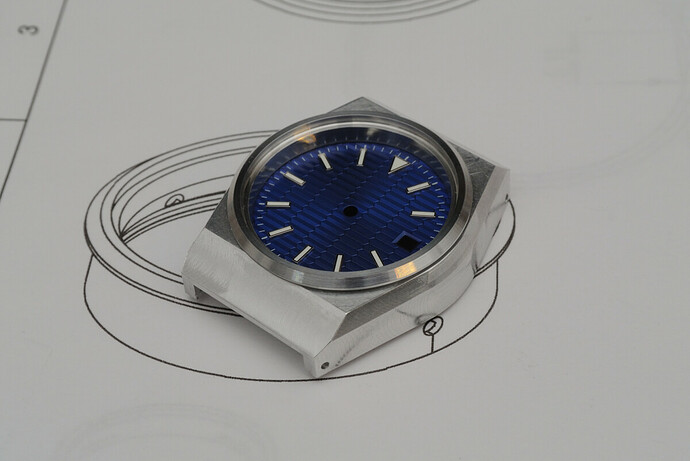

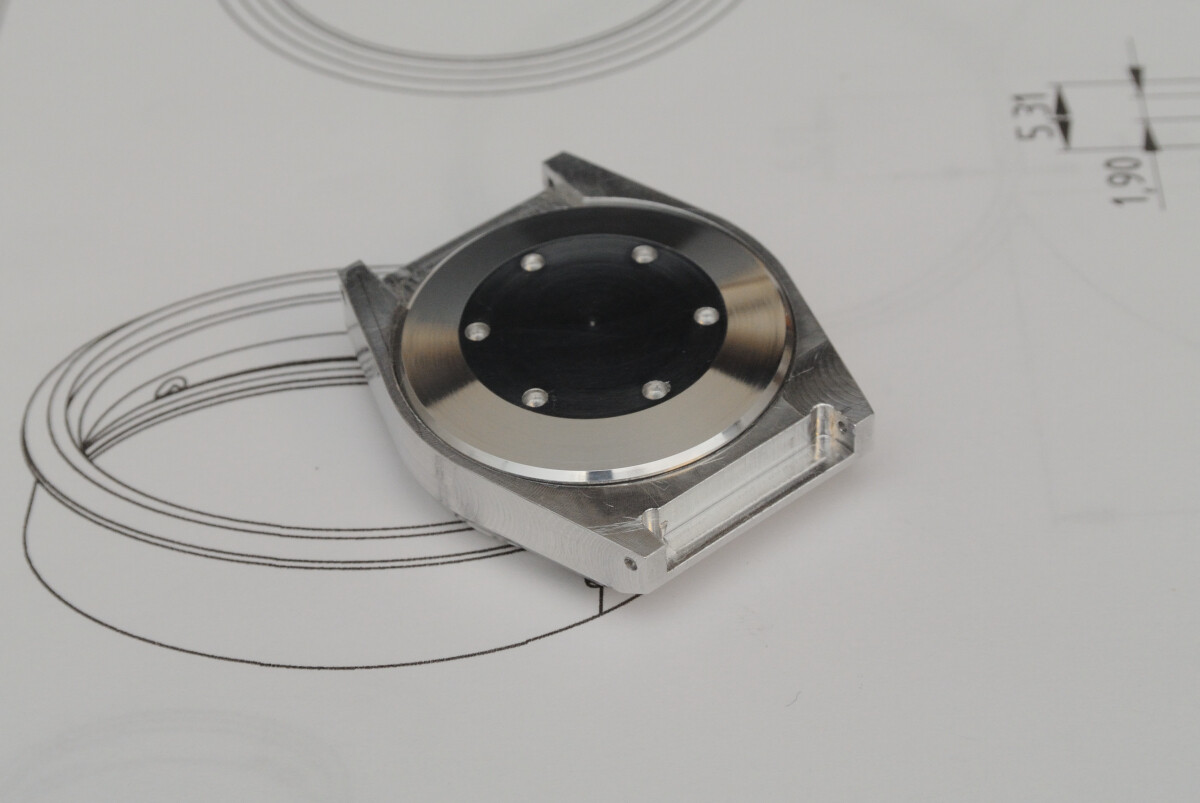

De eerste onderdelen van het prototype zijn gereed. De proto wordt uitgevoerd in aluminium en die gebruik ik om te kijken hoe het horloge eruit gaat zien en hoe het draagt.

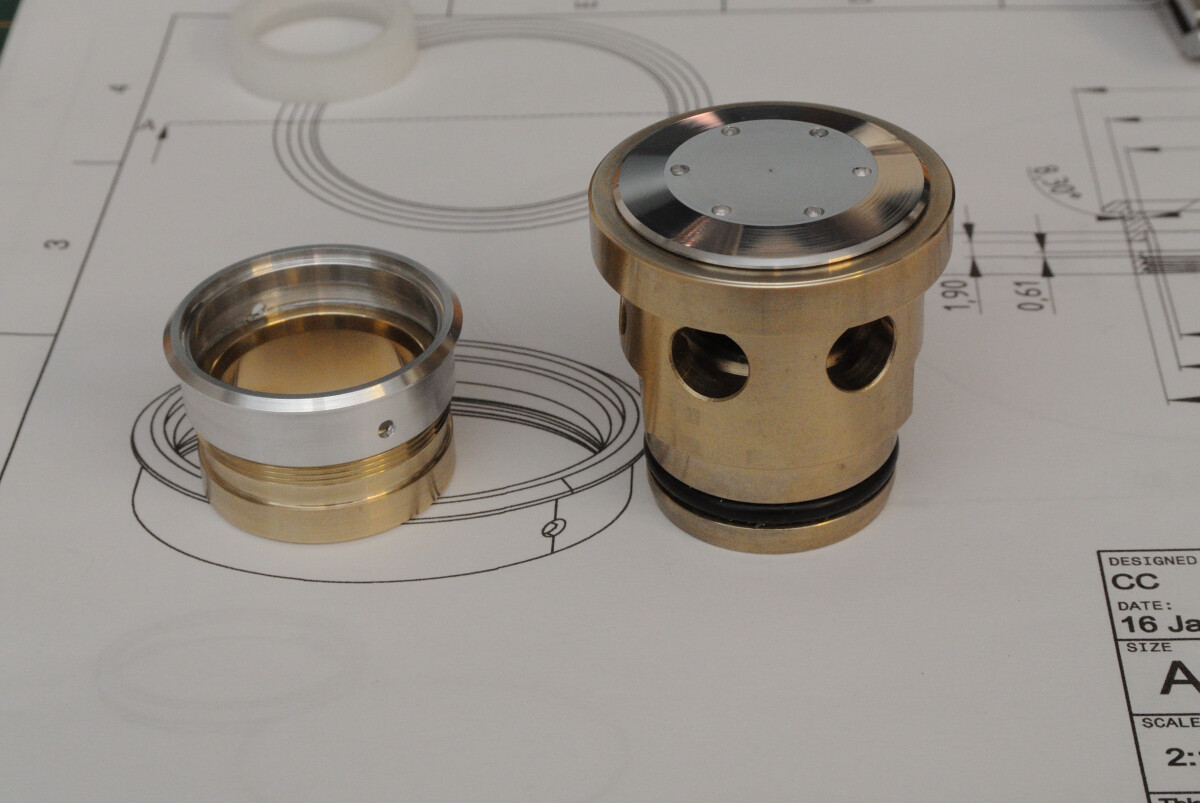

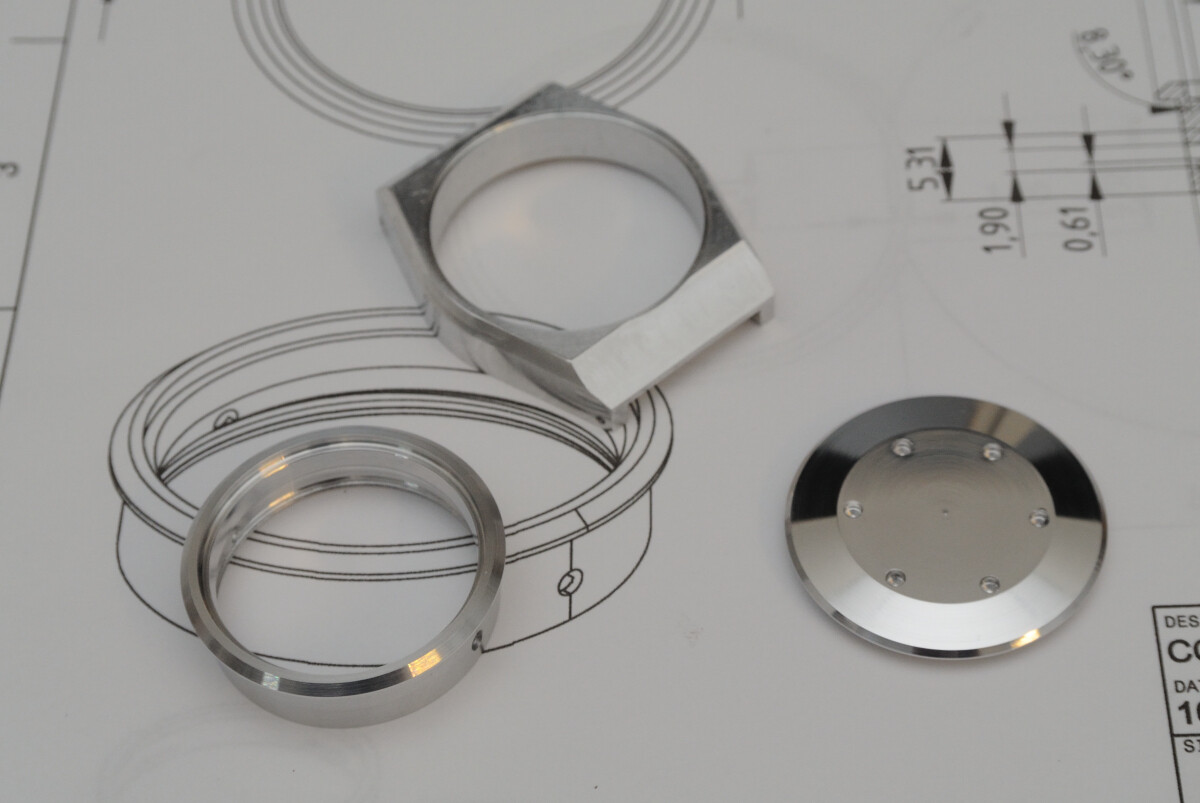

Dit zijn de eerste onderdelen. De uurwerk module (ring) waarin het uurwerk en het glas wordt gemonteerd, het deksel en nu nog een kastmodule die ik heb gemaakt als productieproefje. De eerstvolgende onderdelen worden een prototype kastmodule en een opsluitring om het uurwerk in de module te klemmen.
de witte niet echt
