TomTom's DIY Timegrapher

1 like

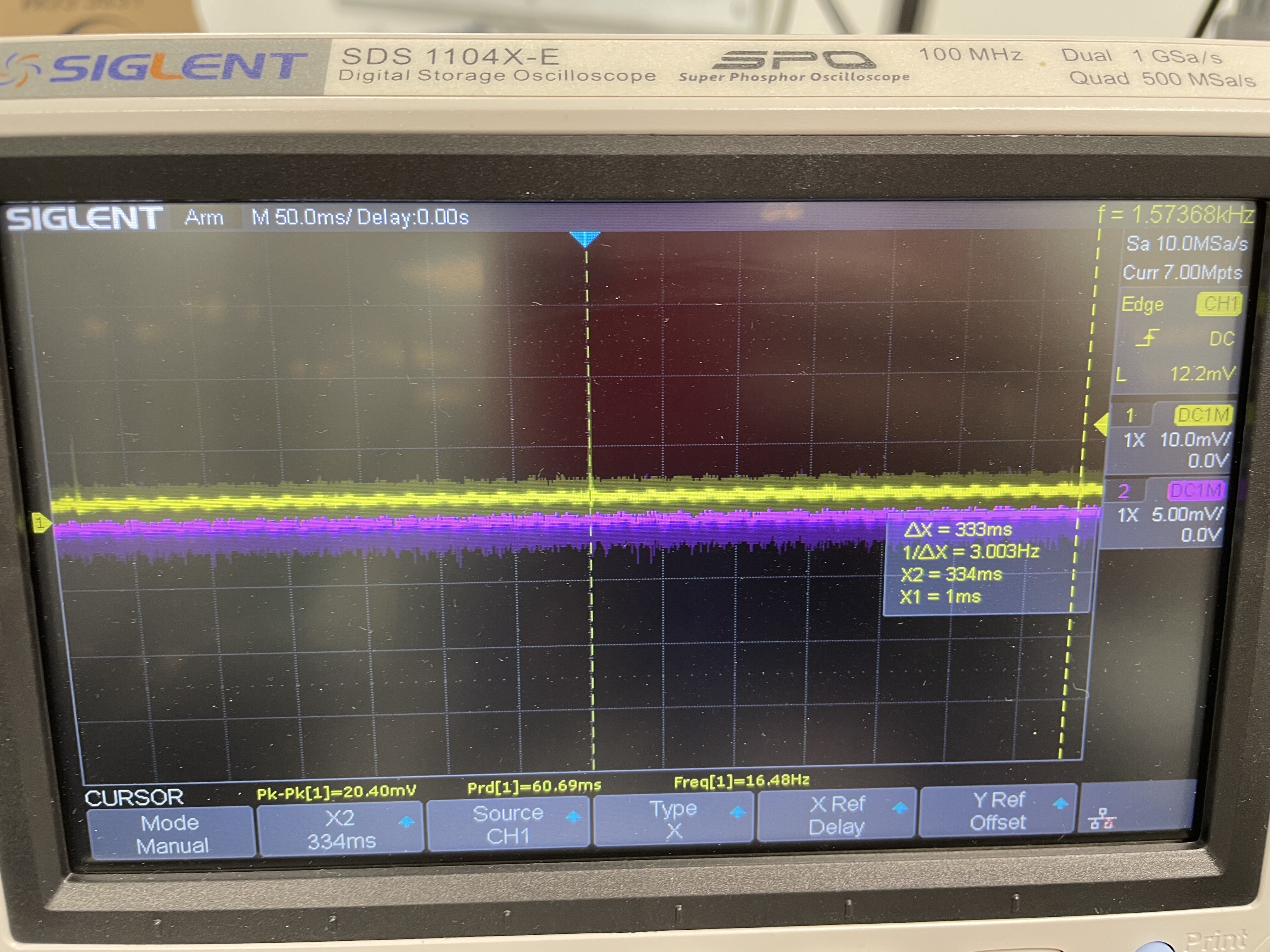

Klein sprankeltje geluk. Hier zie je een scope beeld van een 6Hz (6beats per seconde) uurwerk. Mijn diy solution meet 3Hz. Exact de helft dus. Ik zie mini pulsjes op mijn scope beeld op 6Hz.

Mijn verwachting is dat mijn filter te agressief is en ik nog meer versterking nodig heb.

4 likes

Geweldig project!

Is het ook mogelijk om de microfoon van de weishi 1900 te gebruiken? Of van een oude analoge timegrapher? Heeft iemand dat al geprobeerd?

Ik zou graag met bv het programma time grapher inzicht willen krijgen of er bijgeluiden zijn. De microfoon van de weishi heeft een stekker met 3 pinnen. Waarschijnlijk 1 voor voeding en 1 voor signaal en 1 voor aarde?

1 like

Kan je die microon zo los kopen?

Elektronica erna is ruimgezien hetzelfde.

Ik heb het erg druk met school en werk vandaar dat er weinig progress is. Mijn 1ste versie werkte niet goed. Ik ben nu met v1.1 bezig. Compleet nieuw elektrisch design. Kan er wel dieper op in gaan voor de elektronica nerds onder ons.

Ik denk,maar weet niet zeker, zou je mijn pcb zo op je pc kunnen aansluiten en kunnen gebruiken met timegrapher kunnen gebruiken. Maar let op. Mijn doel voor nu is alleen de bph meten. Hoe je derest ā€œgoedā€ meet en bewerkt weet ik nog niet.

1 like

Amplitude; https://www.rolexforums.com/showthread.php?t=731657

1 like

Voor 90 euro ongeveer…

Ik weet net niet genoeg, denk ik… maar als je 8v gelijkstroom geeft op pin 1 en 3 en je sluit een mini-jack aan op 2 en 3 zou dat dan werken?

Ik heb ook nog 2 microfoons liggen van een oude Virbrograf. Hoe dit microfoons werken ben ik nog niet achtergekomen.

op pagina 16-19 zoiets hoop ik te kunnen gebruiken.

3 likes

Aha!

Zou theoretisch mogelijk moeten zijn

1 like

Top document zeg! Erg duidelijk

Hoi,

Vandaag wat onderdelen binnenkregen om 8 volt te genereren en stekkers om eea aan te sluiten. Maar ik bedacht net wat… Ik zou toch ook de weishi en de microfoon aan elkaar kunnen laten zitten en alleen het signaal ā€œaftappenā€? De versterker in de microfoon krijgt dan het correcte voltage en ik het signaal?

1 like

Ja dat kan, je wilt dit signaal wel kunnen zien dmv oscilloscoop . Verder weet ik niet helemaal wat je bedoelt

Bedankt voor je antwoord!

Hmmm ik dacht dat het signaal een geluid was. Dat is het dus niet? Ik was van plan om het signaal dmv een mini-jack in mijn computer te brengen.

1 like

het signaal is weldegelijk een ā€œgeluidā€. geluid is ook een signaal :wink:

probeer het uit. je moet wel rekening houden met de input van je computer. deze verwacht geloof ik een waarde van ±0.5v

Dat waren volgens mij kristalmicrofoons; de werking is gebaseerd op het Piëzo-effect. De uitgang heeft een hoge impedantie, meestal rond de 1MΩ. Ze zijn in onbruik geraakt voor alle toepassingen waarbij een goede geluidskwaliteit essentieel was. Blijkbaar was het goed genoeg voor de Vibrograf.

1 like

Is er nog voortgang? Ik ben inmiddels erg benieuwd :smiley:

1 like

Leuk dat je er aan denkt!

Afgelopen tijd een ander project tussen door gehad.

Ik heb de nieuwe timegrapher pcb vorige week besteld.

Het is nu chinees nieuwjaar dus verwacht deze binnen 2/3weken. Ook moet ik nog de behuizing upgraden.

Daarna volgt een update!

2 likes

Ik ben erg benieuwd. Leuk project in elk geval.

1 like

Ik heb een aantal threads en info hier samengevoegd voor een beter overzicht

1 like

Leuk! Bij tijd ga ik dit zeker doorlezen. Mijn hobby projecten liggen op hold vanwegen een groot werk project :frowning:

Ik ga dit weer oppakken! Meer info binnenkort…

2 likes
